Uno Strumento Per Misurare L Intensità Di Corrente

Avete mai pensato a come misuriamo la quantità di elettricità che scorre attraverso un circuito? Forse state lavorando a un progetto di elettronica, riparando un elettrodomestico, o semplicemente siete curiosi di capire meglio il mondo che vi circonda. Questo articolo è per voi! Ci concentreremo su uno strumento essenziale per chiunque lavori con l'elettricità: l'amperometro, il dispositivo che misura l'intensità di corrente.

In questo articolo, spiegheremo in modo chiaro e accessibile cos'è un amperometro, come funziona, i diversi tipi esistenti e come utilizzarlo in modo sicuro ed efficace. Il nostro obiettivo è rendere comprensibile anche ai neofiti questo strumento fondamentale, fornendo informazioni pratiche e consigli utili.

Cos'è l'Intensità di Corrente e Perché Misurarla?

Prima di addentrarci nell'amperometro, è fondamentale capire cos'è l'intensità di corrente. Immaginate l'acqua che scorre in un tubo. L'intensità di corrente è analoga alla quantità di acqua che passa in un certo punto del tubo in un determinato periodo di tempo. In termini elettrici, l'intensità di corrente, misurata in Ampere (A), indica la quantità di carica elettrica (gli elettroni) che fluisce in un circuito in un secondo.

Misurare l'intensità di corrente è cruciale per diverse ragioni:

Sicurezza: Una corrente eccessiva può surriscaldare i fili e i componenti, causando incendi o danni irreparabili alle apparecchiature. Misurando la corrente, possiamo assicurarci che i valori rientrino nei limiti di sicurezza.
Diagnostica: L'intensità di corrente può rivelare problemi in un circuito. Un valore troppo alto o troppo basso può indicare un cortocircuito, un componente difettoso o un sovraccarico.
Ottimizzazione: In molti sistemi, è importante monitorare e regolare l'intensità di corrente per ottimizzare le prestazioni e l'efficienza energetica.
Progettazione: Quando si progettano circuiti, è essenziale calcolare e misurare l'intensità di corrente in diversi punti per garantire che i componenti siano dimensionati correttamente e che il circuito funzioni come previsto.

L'Amperometro: Il Nostro Misuratore di Corrente

L'amperometro è lo strumento specifico utilizzato per misurare l'intensità di corrente in un circuito. Esistono diversi tipi di amperometri, ma tutti si basano sullo stesso principio fondamentale: rilevare l'effetto della corrente elettrica e convertirlo in una lettura che possiamo interpretare.

Tipi di Amperometri

Possiamo classificare gli amperometri in diverse categorie, principalmente in base al loro principio di funzionamento e al tipo di corrente che possono misurare:

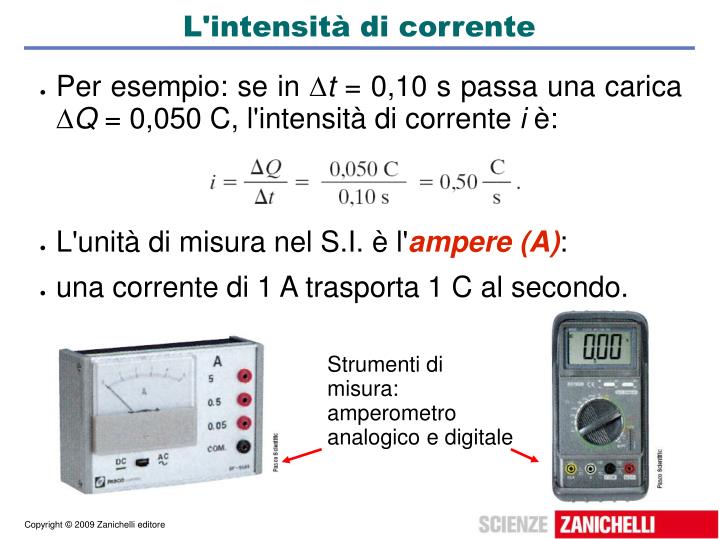

Amperometri Analogici (a Bobina Mobile): Questi strumenti utilizzano un ago che si muove su una scala graduata. La corrente che attraversa una bobina all'interno dell'amperometro crea un campo magnetico che interagisce con un magnete permanente, causando la rotazione della bobina e, di conseguenza, lo spostamento dell'ago. Sono generalmente più economici ma meno precisi degli amperometri digitali.
Amperometri Digitali: Questi strumenti convertono la corrente in un segnale digitale e visualizzano la lettura su uno schermo LCD. Sono più precisi, facili da leggere e spesso includono funzionalità aggiuntive, come la misurazione di altre grandezze elettriche (tensione, resistenza, ecc.).
Amperometri a Pinza (Clamp Meter): Questi amperometri sono progettati per misurare la corrente senza interrompere il circuito. Funzionano rilevando il campo magnetico generato dalla corrente che scorre attraverso un conduttore. Sono particolarmente utili per misurare correnti elevate o in situazioni in cui non è possibile interrompere il circuito. L'amperometro a pinza è composto da una pinza apribile che si stringe attorno al cavo da misurare.

Come Funziona un Amperometro (Generalmente)

Indipendentemente dal tipo, l'amperometro deve essere inserito in serie nel circuito che si vuole misurare. Questo significa che la corrente deve passare attraverso l'amperometro per essere misurata. Ecco perché è fondamentale sapere come collegarlo correttamente.

Un amperometro ideale dovrebbe avere una resistenza interna molto bassa. Questo perché l'inserimento dell'amperometro nel circuito non dovrebbe alterare significativamente la corrente che si sta misurando. Se l'amperometro avesse una resistenza interna elevata, limiterebbe il flusso di corrente, fornendo una lettura inaccurata.

Utilizzo Corretto di un Amperometro: Guida Passo Passo

Seguire questi passaggi per misurare l'intensità di corrente in modo sicuro ed efficace:

Sicurezza Prima di Tutto: Assicurarsi che il circuito sia spento e che l'alimentazione sia disconnessa prima di iniziare. Indossare dispositivi di protezione individuale (DPI) adeguati, come guanti isolanti e occhiali di sicurezza.
Identificare il Circuito: Individuare il punto del circuito in cui si desidera misurare la corrente.
Interrompere il Circuito: Aprire il circuito nel punto identificato. Questo è necessario per inserire l'amperometro in serie.
Collegare l'Amperometro: Collegare l'amperometro in serie al circuito interrotto. Assicurarsi di collegare il polo positivo (+) dell'amperometro al polo positivo (+) del circuito e il polo negativo (-) dell'amperometro al polo negativo (-) del circuito. Invertire la polarità può danneggiare l'amperometro.
Selezionare la Portata Corretta: Se l'amperometro ha diverse portate di misura, iniziare con la portata più alta e diminuire gradualmente fino a ottenere una lettura precisa. Questo evita di sovraccaricare l'amperometro e danneggiarlo.
Accendere il Circuito: Riaccendere il circuito e osservare la lettura sull'amperometro.
Registrare la Lettura: Annotare la lettura dell'amperometro, indicando l'unità di misura (Ampere).
Scollegare l'Amperometro: Spegnere nuovamente il circuito e scollegare l'amperometro. Ricollegare il circuito nella sua configurazione originale.

Considerazioni Specifiche per gli Amperometri a Pinza

L'utilizzo di un amperometro a pinza è molto più semplice perché non richiede l'interruzione del circuito. Basta aprire la pinza e stringerla attorno al conduttore da misurare. Assicurarsi che la pinza sia ben chiusa e centrata attorno al conduttore per ottenere una lettura precisa. Gli amperometri a pinza sono particolarmente utili per misurare correnti elevate o in situazioni in cui non è possibile interrompere il circuito.

Errori Comuni da Evitare

Ecco alcuni errori comuni da evitare quando si utilizza un amperometro:

Collegare l'Amperometro in Parallelo: Questo è un errore molto pericoloso che può danneggiare l'amperometro e causare un cortocircuito. Ricordarsi sempre di collegare l'amperometro in serie.
Superare la Portata Massima: Superare la portata massima dell'amperometro può danneggiare irreparabilmente lo strumento. Iniziare sempre con la portata più alta e diminuire gradualmente.
Invertire la Polarità: Invertire la polarità può danneggiare l'amperometro. Assicurarsi di collegare correttamente il polo positivo e il polo negativo.
Utilizzare un Amperometro Danneggiato: Non utilizzare un amperometro che presenta segni di danni visibili o che non funziona correttamente.

Amperometri e Multimetri: Qual è la Differenza?

Spesso si sente parlare di multimetri, strumenti che possono misurare diverse grandezze elettriche, tra cui l'intensità di corrente. In realtà, un multimetro è uno strumento versatile che integra le funzionalità di un amperometro, un voltmetro (per misurare la tensione) e un ohmetro (per misurare la resistenza). Pertanto, un multimetro può essere utilizzato come amperometro, ma offre anche la possibilità di misurare altre grandezze elettriche.

Se avete bisogno di misurare solo l'intensità di corrente, un amperometro dedicato potrebbe essere sufficiente. Tuttavia, se avete bisogno di misurare diverse grandezze elettriche, un multimetro è una scelta più flessibile e conveniente.

Esempi Pratici di Utilizzo dell'Amperometro

Ecco alcuni esempi pratici di come l'amperometro può essere utilizzato nella vita di tutti i giorni:

Riparazione di un Elettrodomestico: Se un elettrodomestico non funziona correttamente, misurare l'intensità di corrente può aiutare a identificare il problema. Ad esempio, una corrente eccessiva può indicare un cortocircuito, mentre una corrente troppo bassa può indicare un componente difettoso.
Diagnosi di un Problema Auto: L'amperometro può essere utilizzato per diagnosticare problemi nel sistema elettrico di un'auto, come una batteria scarica o un alternatore difettoso.
Progettazione di un Circuito Elettronico: Quando si progetta un circuito elettronico, è essenziale misurare l'intensità di corrente in diversi punti per garantire che i componenti siano dimensionati correttamente e che il circuito funzioni come previsto.
Monitoraggio del Consumo Energetico: Misurare l'intensità di corrente può aiutare a monitorare il consumo energetico di un'apparecchiatura o di un circuito, consentendo di identificare aree di inefficienza e ridurre i costi energetici.

Conclusione: L'Amperometro, un Alleato Indispensabile

Speriamo che questo articolo vi abbia fornito una comprensione chiara e accessibile dell'amperometro e della sua importanza nella misurazione dell'intensità di corrente. Che siate appassionati di elettronica, professionisti del settore o semplicemente curiosi di capire meglio il mondo che vi circonda, l'amperometro è uno strumento prezioso che vi permette di lavorare in modo sicuro ed efficiente con l'elettricità.

Ricordate sempre di utilizzare l'amperometro in modo corretto e sicuro, seguendo le istruzioni del produttore e prestando attenzione ai potenziali pericoli. Con la giusta conoscenza e le precauzioni adeguate, potrete sfruttare al meglio questo strumento fondamentale e approfondire la vostra comprensione del mondo dell'elettricità.

Grazie per aver letto questo articolo! Speriamo che vi sia stato utile e vi invitiamo a esplorare ulteriormente il mondo dell'elettricità e dell'elettronica.
