Schemi Elettrici Bft Cancelli Schemi Di Collegamento


Schemi Elettrici Bft Cancelli Schemi Di Collegamento

La motorizzazione di un cancello, sia esso scorrevole o a battente, è un intervento che apporta indubbi vantaggi in termini di comodità e sicurezza. Una delle marche leader nel settore è senza dubbio Bft, conosciuta per la sua affidabilità e la vasta gamma di prodotti offerti. Tuttavia, per garantire un funzionamento corretto e sicuro del sistema, è fondamentale comprendere gli schemi elettrici Bft e i corretti schemi di collegamento.

Importanza degli Schemi Elettrici Bft

Gli schemi elettrici forniti da Bft non sono semplici diagrammi; rappresentano la "mappa" che guida l'installatore o il manutentore attraverso il complesso sistema di connessioni necessarie per far funzionare l'automazione. Ignorare o interpretare male questi schemi può portare a malfunzionamenti, danni all'apparecchiatura e, nei casi più gravi, a pericoli per la sicurezza.

Un approccio corretto agli schemi elettrici permette di:

  • Diagnosticare rapidamente eventuali guasti.
  • Effettuare riparazioni mirate e precise.
  • Evitare danni irreparabili all'automazione.
  • Garantire la sicurezza dell'impianto.

Comprendere gli Elementi Fondamentali

Prima di addentrarsi nella lettura di uno schema elettrico specifico, è importante familiarizzare con i simboli e la terminologia utilizzati da Bft. Questi includono:

  • Alimentazione: Indicata con simboli che rappresentano la tensione (es. 230V AC, 24V DC) e la polarità (+/-).
  • Centralina di comando: Rappresenta il "cuore" del sistema, dove vengono gestiti i comandi e le logiche di funzionamento.
  • Motori: Simboli che indicano il tipo di motore (es. motore a 230V, motore a 24V) e i relativi collegamenti (es. fase, neutro, terra).
  • Fotocellule: Dispositivi di sicurezza che rilevano la presenza di ostacoli e bloccano il movimento del cancello.
  • Lampeggiante: Segnala il movimento del cancello per avvertire del pericolo.
  • Selettore a chiave: Permette di comandare l'apertura e la chiusura del cancello tramite una chiave.
  • Finecorsa: Interruttori che interrompono il movimento del motore al raggiungimento dei limiti di apertura e chiusura.

La corretta identificazione di questi elementi è cruciale per interpretare lo schema e procedere con i collegamenti.

Schemi di Collegamento Tipici Bft

Bft offre una vasta gamma di automazioni, ognuna con le proprie specifiche e schemi di collegamento. Tuttavia, è possibile individuare alcuni schemi di collegamento comuni a diverse tipologie di cancello.

Schema di Collegamento Base per Cancello a Battente

Questo schema prevede i seguenti componenti principali:

  1. Alimentazione: Collegamento alla rete elettrica (230V AC) con protezione tramite interruttore differenziale e magnetotermico.
  2. Centralina di comando: Collegamento dell'alimentazione e dei comandi (es. pulsante di apertura, radiocomando).
  3. Motori: Collegamento dei motori dei due battenti alla centralina, rispettando la polarità e i collegamenti di fase e neutro.
  4. Fotocellule: Collegamento delle fotocellule (trasmettitore e ricevitore) alla centralina per la sicurezza. Solitamente, il segnale di una fotocellula attiva un relè che blocca il movimento del cancello se interrotto.
  5. Lampeggiante: Collegamento del lampeggiante alla centralina per segnalare il movimento.
  6. Finecorsa: Collegamento dei finecorsa alla centralina per arrestare il motore al raggiungimento della posizione di apertura e chiusura.

È fondamentale rispettare i collegamenti indicati nello schema per evitare malfunzionamenti e danni.

Schema di Collegamento Base per Cancello Scorrevole

Lo schema di collegamento per un cancello scorrevole è simile a quello del cancello a battente, ma con alcune differenze:

  1. Alimentazione: Come per il cancello a battente, collegamento alla rete elettrica con protezioni.
  2. Centralina di comando: Collegamento dell'alimentazione e dei comandi.
  3. Motore: Collegamento del motore del cancello scorrevole alla centralina. A differenza del cancello a battente, ne è presente solo uno.
  4. Fotocellule: Collegamento delle fotocellule per la sicurezza.
  5. Lampeggiante: Collegamento del lampeggiante per la segnalazione.
  6. Finecorsa: Collegamento dei finecorsa per arrestare il motore al raggiungimento dei limiti di corsa.

Inoltre, i cancelli scorrevoli possono prevedere l'installazione di una costola di sicurezza, un dispositivo che rileva l'urto contro un ostacolo e arresta immediatamente il movimento del cancello. Questa va collegata alla centralina secondo le indicazioni dello schema.

Consigli Pratici per l'Installazione

L'installazione di un'automazione per cancello Bft richiede competenza e attenzione. Ecco alcuni consigli pratici:

  • Consultare sempre il manuale di istruzioni: Ogni automazione ha le sue specifiche e il manuale fornisce informazioni dettagliate sui collegamenti e la programmazione.
  • Utilizzare cavi di sezione adeguata: La sezione dei cavi deve essere sufficiente a sopportare la corrente richiesta dal motore e dagli altri componenti. Utilizzare cavi sottodimensionati può causare surriscaldamento e incendi.
  • Realizzare collegamenti sicuri e protetti: I collegamenti devono essere realizzati con morsettiere o connettori adeguati per evitare falsi contatti e dispersioni di corrente. Proteggere i collegamenti dagli agenti atmosferici e dall'umidità.
  • Verificare il corretto funzionamento: Dopo aver effettuato i collegamenti, verificare il corretto funzionamento di tutti i componenti (motore, fotocellule, lampeggiante, ecc.). Controllare che il cancello si apra e si chiuda correttamente e che i dispositivi di sicurezza funzionino correttamente.
  • Effettuare la programmazione: La centralina di comando deve essere programmata in base alle proprie esigenze. Consultare il manuale di istruzioni per le istruzioni di programmazione.

Esempio reale: In un condominio, un tecnico ha installato un'automazione Bft per un cancello scorrevole senza consultare attentamente lo schema elettrico. Ha collegato erroneamente i fili del motore, causando un cortocircuito e danneggiando la centralina. L'intervento di un tecnico specializzato ha permesso di identificare l'errore e ripristinare il funzionamento del cancello, ma con un costo aggiuntivo.

Manutenzione e Risoluzione dei Problemi

Una manutenzione periodica è fondamentale per garantire il corretto funzionamento dell'automazione nel tempo. Controllare regolarmente:

  • Lo stato dei collegamenti elettrici: Verificare che non ci siano cavi allentati o danneggiati.
  • La pulizia delle fotocellule: Polvere e sporco possono compromettere il funzionamento delle fotocellule.
  • La lubrificazione delle parti meccaniche: Lubrificare regolarmente le guide e i cuscinetti per ridurre l'attrito e prolungare la durata del motore.
  • Il serraggio delle viti: Controllare che tutte le viti siano ben strette.

In caso di malfunzionamenti, è importante diagnosticare la causa del problema prima di intervenire. Consultare il manuale di istruzioni per la risoluzione dei problemi più comuni. Se non si riesce a risolvere il problema, è consigliabile contattare un tecnico specializzato.

Esempio reale: Un cancello a battente Bft smette di funzionare improvvisamente. Dopo aver controllato l'alimentazione e le protezioni, si verifica che il problema è dovuto a un falso contatto in una morsettiera. Ripristinando il collegamento, il cancello torna a funzionare correttamente.

Conclusioni e Call to Action

Gli schemi elettrici Bft sono strumenti indispensabili per l'installazione, la manutenzione e la riparazione delle automazioni per cancelli. Una corretta comprensione di questi schemi permette di garantire un funzionamento sicuro ed efficiente del sistema.

Ricorda:

  • Consulta sempre il manuale di istruzioni.
  • Utilizza cavi di sezione adeguata.
  • Realizza collegamenti sicuri e protetti.
  • Verifica il corretto funzionamento.
  • Effettua la manutenzione periodica.

Se non hai esperienza nell'installazione e nella manutenzione di automazioni per cancelli, affidati a un tecnico specializzato. Un professionista qualificato saprà consigliarti la soluzione migliore per le tue esigenze e garantire un'installazione a regola d'arte.

Se sei un installatore o un manutentore, investi nella tua formazione e approfondisci la tua conoscenza degli schemi elettrici Bft. Questo ti permetterà di offrire un servizio di alta qualità e di soddisfare al meglio le esigenze dei tuoi clienti.

Scarica gli schemi elettrici Bft dal sito ufficiale e conserva una copia cartacea a portata di mano.

Schemi Elettrici Bft Cancelli Schemi Di Collegamento Fotocellule bft lampeggianti - Cancelli elettrici - PLC Forum
www.plcforum.it
Schemi Elettrici Bft Cancelli Schemi Di Collegamento 44+ Schema Di Collegamento Fotocellule Bft
schemamigliore.blogspot.com
Schemi Elettrici Bft Cancelli Schemi Di Collegamento Aiuto collegamento motore scorrevole BFT. - Cancelli elettrici - PLC Forum
www.plcforum.it
Schemi Elettrici Bft Cancelli Schemi Di Collegamento Fotocellule Bft | Thea Uni (IT) - YouTube
www.youtube.com
Schemi Elettrici Bft Cancelli Schemi Di Collegamento Aiuto collegamento motore scorrevole BFT. - Cancelli elettrici - PLC Forum
www.plcforum.it
Schemi Elettrici Bft Cancelli Schemi Di Collegamento FOTOCELLULE BFT THEA UNI - Cancelli elettrici - PLC Forum
www.plcforum.it
Schemi Elettrici Bft Cancelli Schemi Di Collegamento Collegamento motore CAME ZL180 - Cancelli elettrici - PLC Forum
www.plcforum.it

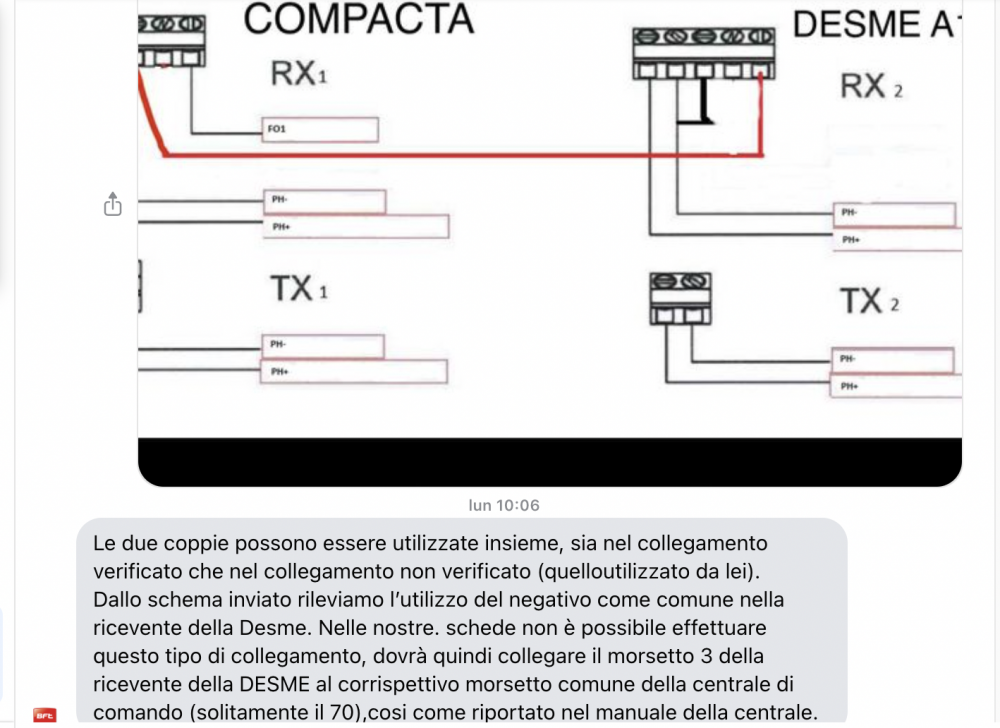

Schemi Elettrici Bft Cancelli Schemi Di Collegamento Cancello SCS1 Sentinel con fotocellule BFT (Desme A15) - Cancelli
