Resistenze In Serie E In Parallelo Formule

Hai mai guardato all'interno di un dispositivo elettronico e visto quell'intreccio di componenti, chiedendoti come funzionasse tutto insieme? Spesso, la chiave per capire questi circuiti sta nella comprensione di come le resistenze, elementi fondamentali che controllano il flusso di corrente, sono collegate tra loro. Questo articolo è pensato per te, studente, hobbista o semplicemente curioso, che vuoi demistificare il mondo delle resistenze in serie e in parallelo e imparare a calcolarne la resistenza equivalente. Non preoccuparti di formule complicate: ti guideremo passo dopo passo, rendendo il tutto il più chiaro e intuitivo possibile.

Resistenze: Cosa Sono e Perché Sono Importanti?

Prima di addentrarci nei collegamenti in serie e in parallelo, rinfreschiamoci le idee su cosa sono le resistenze e perché sono così cruciali nei circuiti elettrici.

Una resistenza è un componente elettronico che offre opposizione al flusso di corrente. Immagina una conduttura d'acqua: una resistenza è come un restringimento nel tubo che limita la quantità di acqua che può passare. Questa opposizione è misurata in Ohm (Ω).

Perché sono importanti? Le resistenze svolgono diverse funzioni vitali:

• Controllo della corrente: Permettono di limitare la corrente che attraversa un circuito, proteggendo altri componenti più sensibili.
• Divisione della tensione: Creano cadute di tensione specifiche in diverse parti del circuito.
• Generazione di calore: Alcune resistenze sono progettate per generare calore, come negli scaldabagni elettrici.
• Sensori: La resistenza di alcuni materiali varia in base a fattori esterni (luce, temperatura, pressione), permettendo la creazione di sensori.

Resistenze in Serie: Un Percorso Unico

Quando le resistenze sono collegate in serie, significa che sono disposte una dopo l'altra, formando un unico percorso per la corrente. Immagina una fila di persone che si tengono per mano: la corrente deve passare attraverso ogni persona (resistenza) per completare il percorso.

Calcolare la Resistenza Equivalente in Serie:

La resistenza equivalente (R_eq) di una serie di resistenze è semplicemente la somma delle singole resistenze.

Formula: R_eq = R₁ + R₂ + R₃ + ... + R_n

Dove:

• R_eq è la resistenza equivalente
• R₁, R₂, R₃, ... R_n sono le resistenze individuali.

Esempio pratico:

Supponiamo di avere tre resistenze in serie: R₁ = 10 Ω, R₂ = 20 Ω e R₃ = 30 Ω.

La resistenza equivalente sarà: R_eq = 10 Ω + 20 Ω + 30 Ω = 60 Ω.

Cosa significa questo? Dal punto di vista del circuito, avere queste tre resistenze in serie è equivalente ad avere un'unica resistenza da 60 Ω.

Caratteristiche del circuito in serie:

• La corrente è la stessa in ogni punto del circuito.
• La tensione si divide tra le resistenze. La caduta di tensione su ogni resistenza è proporzionale al suo valore (legge di Ohm: V = IR).

Resistenze in Parallelo: Percorsi Multipli

Quando le resistenze sono collegate in parallelo, significa che sono disposte l'una accanto all'altra, offrendo percorsi multipli alla corrente. Immagina un fiume che si divide in più rami: la corrente ha diverse opzioni per fluire.

Calcolare la Resistenza Equivalente in Parallelo:

Il calcolo della resistenza equivalente in parallelo è un po' più complesso rispetto al collegamento in serie, ma non spaventarti! Si basa sull'inverso delle resistenze.

Formula: 1/R_eq = 1/R₁ + 1/R₂ + 1/R₃ + ... + 1/R_n

Dove:

• R_eq è la resistenza equivalente
• R₁, R₂, R₃, ... R_n sono le resistenze individuali.

Dopo aver calcolato 1/R_eq, devi invertire il risultato per ottenere R_eq.

Esempio pratico:

Supponiamo di avere due resistenze in parallelo: R₁ = 20 Ω e R₂ = 30 Ω.

Calcoliamo 1/R_eq: 1/R_eq = 1/20 Ω + 1/30 Ω = 3/60 Ω + 2/60 Ω = 5/60 Ω = 1/12 Ω.

Ora invertiamo il risultato: R_eq = 12 Ω.

Cosa significa questo? Avere queste due resistenze in parallelo è equivalente ad avere un'unica resistenza da 12 Ω.

Caso speciale: Due Resistenze in Parallelo:

Quando hai solo due resistenze in parallelo, puoi usare una formula più semplice:

R_eq = (R₁ * R₂) / (R₁ + R₂)

Nel nostro esempio precedente: R_eq = (20 Ω * 30 Ω) / (20 Ω + 30 Ω) = 600 Ω² / 50 Ω = 12 Ω. Lo stesso risultato!

Caratteristiche del circuito in parallelo:

• La tensione è la stessa su ogni resistenza.
• La corrente si divide tra le resistenze. La corrente che attraversa ogni resistenza è inversamente proporzionale al suo valore (legge di Ohm: I = V/R).

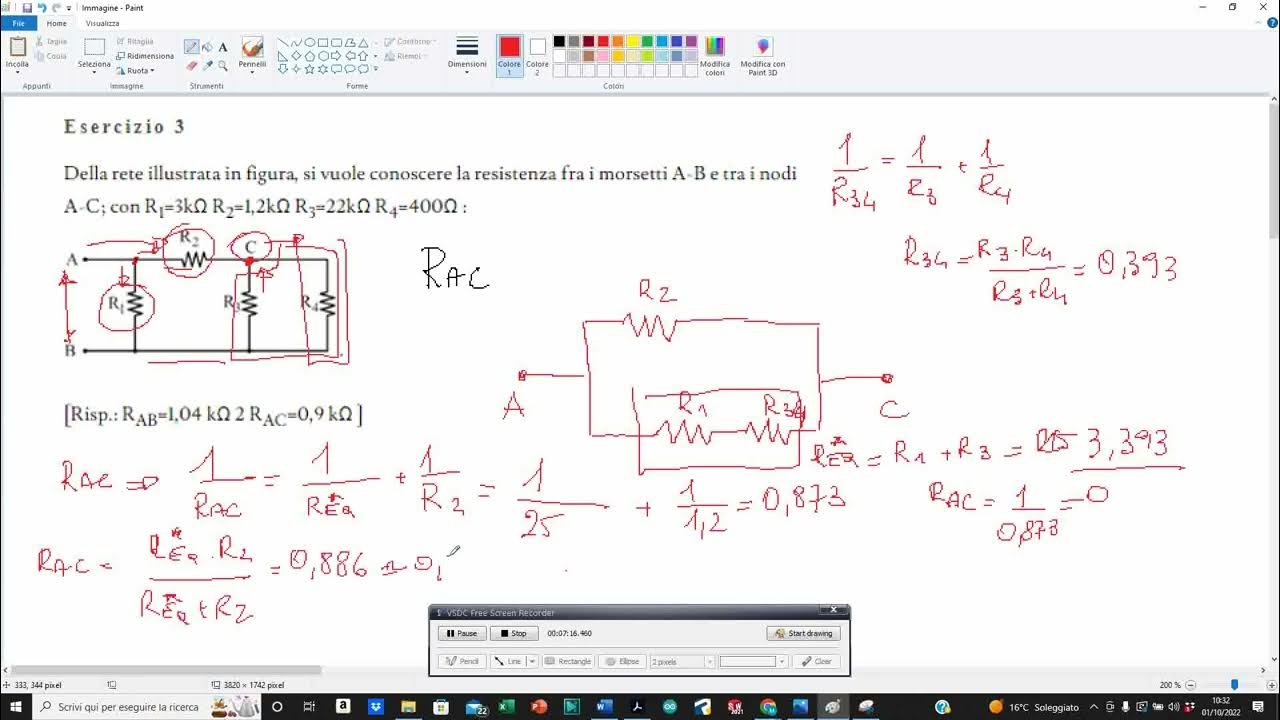

Resistenze in Serie e in Parallelo: Esempi Complessi e Trucchi Utili

Spesso, i circuiti reali combinano collegamenti in serie e in parallelo. Per risolvere questi circuiti più complessi, è necessario semplificare il circuito passo dopo passo, calcolando la resistenza equivalente di gruppi di resistenze in serie o in parallelo, fino ad arrivare a una singola resistenza equivalente per l'intero circuito.

Esempio:

Immagina un circuito con R₁ = 5 Ω in serie con un gruppo di due resistenze in parallelo, R₂ = 10 Ω e R₃ = 15 Ω.

1. Calcola la resistenza equivalente del parallelo: R₂₃ = (10 Ω * 15 Ω) / (10 Ω + 15 Ω) = 150 Ω² / 25 Ω = 6 Ω
2. Calcola la resistenza equivalente totale: R_eq = R₁ + R₂₃ = 5 Ω + 6 Ω = 11 Ω

Trucchi utili:

• Semplificare visivamente: Disegna il circuito più volte, semplificandolo ad ogni passaggio.
• Identificare i punti critici: Cerca i gruppi di resistenze in serie o in parallelo che puoi semplificare facilmente.
• Utilizzare un multimetro: Se stai lavorando con un circuito reale, un multimetro può aiutarti a misurare le resistenze e verificare i tuoi calcoli.

Errori Comuni da Evitare

Quando si lavora con resistenze in serie e in parallelo, è facile commettere errori. Ecco alcuni dei più comuni:

• Confondere le formule: Assicurati di utilizzare la formula corretta per il collegamento in serie e in parallelo.
• Dimenticare di invertire il risultato: Nel calcolo del parallelo, non dimenticare di invertire 1/R_eq per ottenere R_eq.
• Trascurare l'unità di misura: Ricorda sempre di includere l'unità di misura (Ω) nei tuoi calcoli.
• Ignorare la tolleranza delle resistenze: Le resistenze hanno una tolleranza (ad esempio, ±5%), il che significa che il loro valore effettivo potrebbe variare leggermente. Questo può influire sui tuoi calcoli.

Conclusione: Padroneggiare le Resistenze per Comprendere l'Elettronica

Congratulazioni! Ora hai una solida comprensione delle resistenze in serie e in parallelo. Capire come queste resistenze interagiscono e come calcolare la resistenza equivalente è un passo fondamentale per comprendere il funzionamento di circuiti elettronici più complessi. Ricorda di esercitarti con diversi esempi per consolidare le tue conoscenze e di utilizzare le risorse online e i simulatori di circuiti per sperimentare e approfondire ulteriormente. Con la pratica, sarai in grado di analizzare e progettare circuiti con sicurezza!

Ricorda, la chiave per comprendere l'elettronica è la pratica e la curiosità. Continua ad esplorare, sperimentare e non aver paura di fare domande. Il mondo dell'elettronica è vasto e affascinante, e ora hai le basi per iniziare a esplorarlo!
