Quante Sono Le Leggi Di Ohm

La Legge di Ohm è un principio fondamentale dell'elettrotecnica, ma spesso ci si chiede quante siano realmente le "leggi" di Ohm. La risposta, in realtà, è un po' più complessa di una semplice enumerazione. Possiamo parlare di una legge principale e di sue derivazioni o riformulazioni, che applicate in contesti differenti assumono forme diverse. Esploreremo questo concetto in dettaglio, analizzando la legge di Ohm nella sua forma base e le sue implicazioni più importanti.

La Legge Fondamentale di Ohm

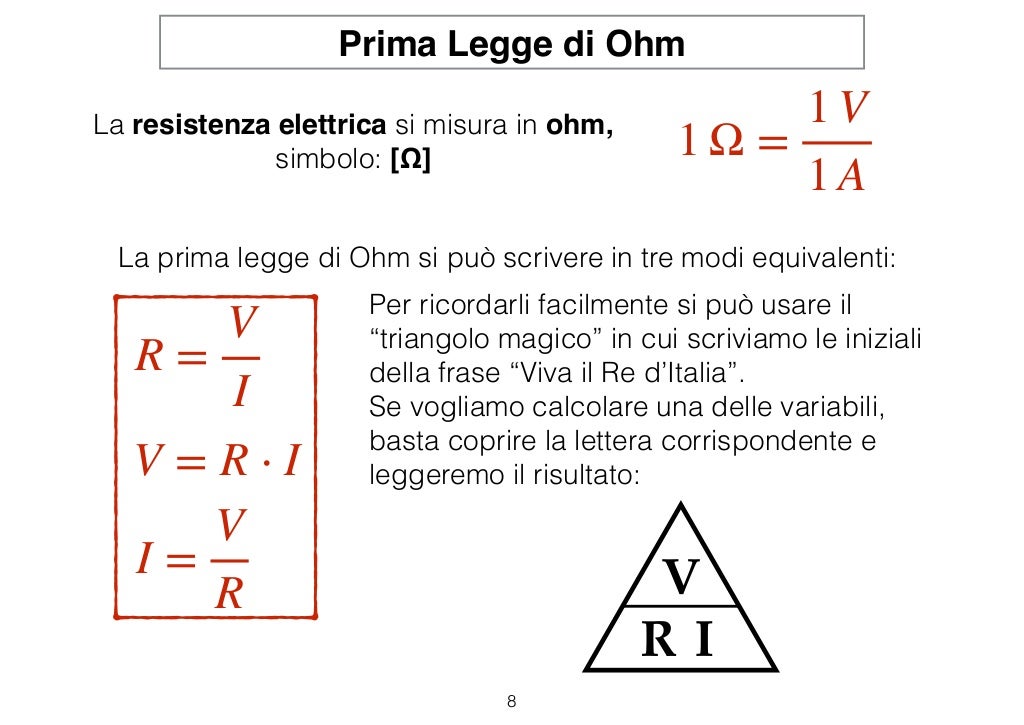

La legge di Ohm, nella sua forma più comune, stabilisce una relazione lineare tra tre grandezze elettriche fondamentali: la tensione (V), la corrente (I) e la resistenza (R). Questa relazione si esprime con la formula: V = I * R.

In parole semplici, la tensione ai capi di un conduttore è direttamente proporzionale alla corrente che lo attraversa, a condizione che la resistenza rimanga costante. Questa è la base. Non ci sono "molte" leggi di Ohm, ma piuttosto una legge e diverse forme o applicazioni della stessa.

Interpretazione delle Variabili

È cruciale capire cosa rappresentano ciascuna di queste variabili:

• V (Tensione): Misurata in Volt (V), rappresenta la differenza di potenziale elettrico tra due punti. Si può immaginare come la "forza" che spinge gli elettroni a muoversi nel circuito.
• I (Corrente): Misurata in Ampere (A), rappresenta il flusso di carica elettrica, ovvero la quantità di elettroni che passano attraverso un punto del circuito in un dato tempo.
• R (Resistenza): Misurata in Ohm (Ω), rappresenta l'opposizione che il materiale oppone al passaggio della corrente. È una proprietà intrinseca del materiale conduttore.

La legge di Ohm ci permette di calcolare una qualsiasi di queste variabili se conosciamo le altre due. Ad esempio:

• I = V / R (Corrente in funzione di Tensione e Resistenza)
• R = V / I (Resistenza in funzione di Tensione e Corrente)

Applicazioni Pratiche e Derivazioni

La legge di Ohm trova innumerevoli applicazioni in ambito elettrico ed elettronico. Comprendere come applicarla è fondamentale per la progettazione, l'analisi e la risoluzione di problemi nei circuiti.

Calcolo della Corrente in un Circuito Semplice

Consideriamo un circuito semplice composto da una batteria da 12V e una resistenza da 100Ω. Per calcolare la corrente che circola nel circuito, possiamo usare la formula I = V / R. Quindi: I = 12V / 100Ω = 0.12A. La corrente che circola nel circuito è di 0.12 Ampere.

Determinazione della Resistenza Necessaria

Supponiamo di voler far circolare una corrente di 0.5A in un circuito alimentato da una batteria da 5V. Quale resistenza dobbiamo utilizzare? Usando la formula R = V / I, otteniamo: R = 5V / 0.5A = 10Ω. Abbiamo quindi bisogno di una resistenza da 10 Ohm.

Legge di Ohm Generalizzata

Esiste una forma più generale della legge di Ohm che tiene conto della impedenza (Z), una grandezza che include sia la resistenza che la reattanza (l'opposizione al flusso di corrente alternata dovuta a condensatori e induttori). La legge di Ohm generalizzata si esprime come: V = I * Z. Questa forma è essenziale per l'analisi di circuiti in corrente alternata (AC).

Resistività e Legge di Ohm a Livello Microscopico

A livello microscopico, la legge di Ohm può essere collegata alla resistività (ρ) di un materiale. La resistenza di un conduttore è proporzionale alla sua resistività, alla sua lunghezza (L) e inversamente proporzionale alla sua area di sezione (A): R = ρ * L / A. Combinando questa relazione con la legge di Ohm (V = I * R), si ottiene una comprensione più approfondita di come le proprietà intrinseche del materiale influenzano il comportamento elettrico.

Esempi Reali e Dati

La legge di Ohm è alla base del funzionamento di innumerevoli dispositivi e sistemi. Ecco alcuni esempi concreti:

• Resistenze in un Circuito Elettronico: Le resistenze sono componenti fondamentali nei circuiti elettronici. Il loro valore, determinato dalla legge di Ohm, permette di controllare la corrente e la tensione in punti specifici del circuito. Ad esempio, una resistenza in serie con un LED ne limita la corrente per proteggerlo da sovraccarichi.
• Sensori di Temperatura: Alcuni sensori di temperatura, come i termistori, sfruttano la variazione della resistenza con la temperatura. Misurando la resistenza, e applicando la legge di Ohm, è possibile determinare la temperatura con precisione.
• Cavi Elettrici: La resistenza dei cavi elettrici, seppur bassa, è un fattore importante da considerare nella progettazione di impianti elettrici. Una resistenza eccessiva può causare perdite di energia e surriscaldamento.
• Riscaldamento Elettrico: Gli elementi riscaldanti di stufe, forni e asciugacapelli sfruttano l'effetto Joule, ovvero la conversione di energia elettrica in calore a causa della resistenza. La potenza dissipata è calcolabile utilizzando la legge di Ohm e la formula della potenza (P = V * I = I² * R = V² / R).

Dati Reali: Immaginiamo di misurare la tensione e la corrente in un resistore. Otterremmo coppie di valori (V, I). Se rappresentassimo questi dati su un grafico, otterremmo una retta, la cui pendenza rappresenta la resistenza (R). Questo verifica sperimentalmente la legge di Ohm.

Limitazioni della Legge di Ohm

È importante sottolineare che la legge di Ohm non è una legge universale. Essa vale per materiali ohmici, ovvero materiali la cui resistenza rimane costante al variare della tensione o della corrente. Molti materiali e dispositivi, però, non si comportano in questo modo.

• Diodi: I diodi sono dispositivi non-ohmici, la cui resistenza varia drasticamente a seconda della polarizzazione (diretta o inversa).
• Transistor: I transistor sono componenti attivi che controllano il flusso di corrente, e il loro comportamento non è descrivibile con la semplice legge di Ohm.
• Alcuni Materiali: Alcuni materiali semiconduttori e superconduttori presentano un comportamento non-lineare tra tensione e corrente.

Inoltre, la legge di Ohm può non essere valida a temperature estremamente alte o in presenza di campi elettrici molto intensi.

Conclusione

In definitiva, rispondere alla domanda "Quante sono le Leggi di Ohm?" con un numero preciso è fuorviante. C'è una legge fondamentale (V = I * R), da cui si derivano diverse formulazioni e applicazioni. La chiave è comprendere il significato delle variabili coinvolte, le sue implicazioni pratiche e le sue limitazioni.

La legge di Ohm è uno strumento indispensabile per chiunque lavori con l'elettricità e l'elettronica. Approfondire la sua conoscenza è un passo fondamentale per diventare un professionista competente in questo campo. Ti invitiamo a sperimentare con circuiti semplici, misurando tensioni e correnti per verificare sperimentalmente la legge di Ohm. Questo ti aiuterà a consolidare la tua comprensione e a sviluppare un'intuizione preziosa per la risoluzione di problemi.
