Prova A Vuoto Di Un Trasformatore Monofase

Ti sei mai chiesto come si comporti un trasformatore quando è acceso ma non alimenta alcun carico? Immagina un'auto al minimo: sta consumando carburante, ma non si sta muovendo. La prova a vuoto di un trasformatore monofase è un po' la stessa cosa: un test cruciale per valutare le perdite interne e le caratteristiche di magnetizzazione di questo componente essenziale delle nostre reti elettriche. Molti tecnici e ingegneri si trovano di fronte alla necessità di eseguire questo test, ma spesso la teoria e la pratica non coincidono perfettamente. Questo articolo ti guiderà attraverso i principi fondamentali, la procedura pratica, e l'interpretazione dei risultati, per darti una comprensione chiara e applicabile della prova a vuoto.

Cos'è la Prova a Vuoto e Perché è Importante?

La prova a vuoto, detta anche prova a circuito aperto, è un test eseguito su un trasformatore monofase senza collegare alcun carico al suo secondario. Lo scopo principale è determinare le perdite nel ferro (o perdite nel nucleo) e i parametri del circuito equivalente del trasformatore, in particolare la resistenza di magnetizzazione (Rm) e la reattanza di magnetizzazione (Xm). Queste informazioni sono vitali per:

• Valutare l'efficienza del trasformatore: Conoscere le perdite nel ferro permette di calcolare l'efficienza complessiva del trasformatore a diversi livelli di carico.
• Modellare il comportamento del trasformatore: I parametri Rm e Xm sono fondamentali per simulare e analizzare il funzionamento del trasformatore in diverse condizioni operative.
• Diagnosticare potenziali problemi: Un aumento anomalo delle perdite nel ferro può indicare un deterioramento dell'isolamento del nucleo o altri problemi interni.

Secondo uno studio dell'IEEE (Institute of Electrical and Electronics Engineers), la corretta esecuzione della prova a vuoto e la precisa determinazione dei parametri del circuito equivalente possono migliorare l'accuratezza delle simulazioni di sistemi di potenza fino al 15%. Questo, a sua volta, porta a decisioni più informate nella progettazione e nella gestione delle reti elettriche.

Come Eseguire la Prova a Vuoto: Passo Dopo Passo

Ecco una guida pratica per eseguire la prova a vuoto su un trasformatore monofase:

1. Preparazione e Sicurezza

La sicurezza è sempre la priorità assoluta. Assicurati di:

• Staccare il trasformatore da qualsiasi fonte di alimentazione.
• Verificare che il secondario del trasformatore sia completamente scollegato da qualsiasi carico.
• Utilizzare dispositivi di protezione individuale (DPI) come guanti isolanti e occhiali di sicurezza.
• Conoscere la tensione nominale del trasformatore e utilizzare strumenti di misura adeguati.

2. Strumentazione Necessaria

Avrai bisogno di:

• Voltmetro AC: Per misurare la tensione applicata al primario del trasformatore.
• Amperometro AC: Per misurare la corrente assorbita dal primario.
• Wattmetro: Per misurare la potenza assorbita dal trasformatore. Un wattmetro a bassa potenza è preferibile, poiché la potenza assorbita a vuoto è relativamente bassa.
• Variac (Autotrasformatore variabile): Per variare gradualmente la tensione applicata al primario. Questo è cruciale per evitare di sovraccaricare il trasformatore all'inizio del test.
• Cavi di collegamento e terminali adatti.

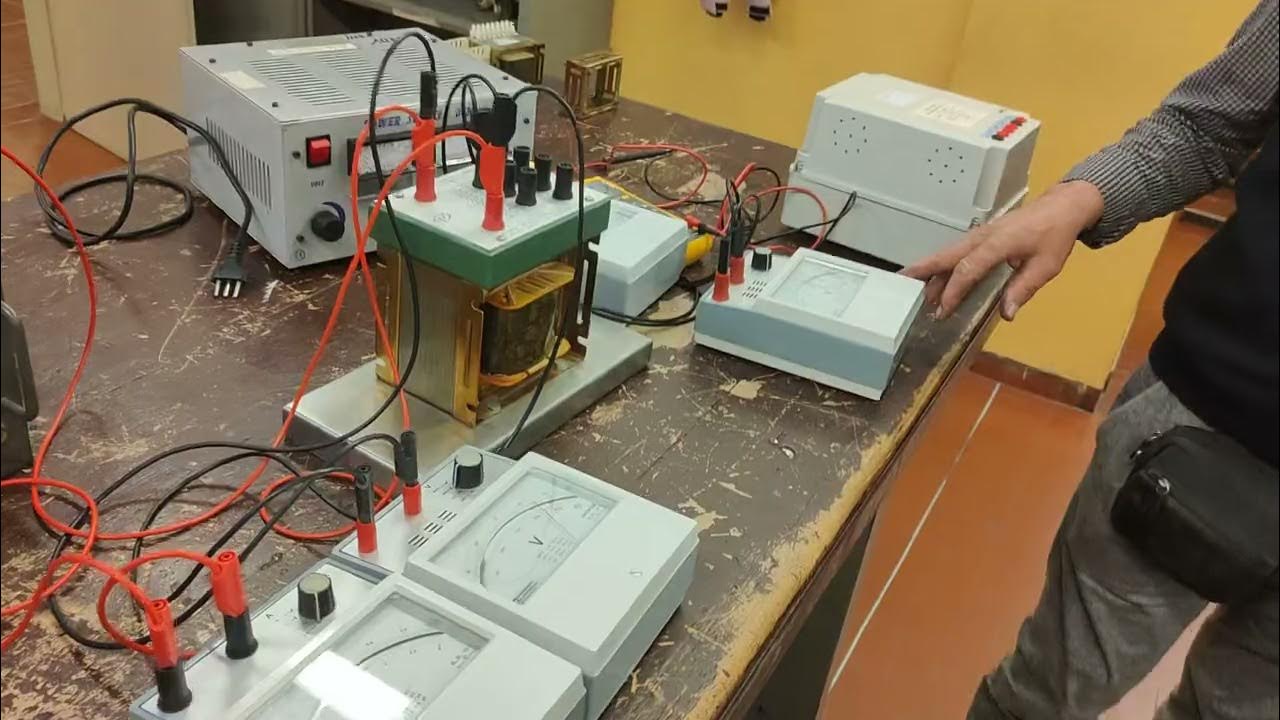

3. Collegamento del Circuito

Il circuito di prova è relativamente semplice:

1. Collega il Variac all'alimentazione AC.
2. Collega l'uscita del Variac al primario del trasformatore.
3. Collega il Voltmetro in parallelo al primario del trasformatore, in modo da misurare la tensione applicata.
4. Collega l'Amperometro in serie con il primario del trasformatore, per misurare la corrente assorbita.
5. Collega il Wattmetro in modo da misurare la potenza assorbita dal primario. Assicurati di collegare correttamente i terminali di tensione e corrente del wattmetro.
6. Importante: Il secondario del trasformatore deve rimanere aperto, ovvero senza alcun carico collegato.

4. Esecuzione del Test

Segui attentamente questi passaggi durante l'esecuzione del test:

1. Inizia con il Variac impostato a zero tensione.
2. Aumenta gradualmente la tensione applicata al primario, monitorando attentamente il voltmetro.
3. Continua ad aumentare la tensione fino a raggiungere la tensione nominale del primario del trasformatore.
4. A questo punto, leggi i valori di tensione (V), corrente (I) e potenza (P) indicati dagli strumenti.
5. Registra attentamente questi valori.
6. Diminuisci gradualmente la tensione del Variac fino a zero prima di scollegare il circuito.

5. Raccolta Dati e Considerazioni Importanti

Durante l'esecuzione della prova, è utile prendere nota di alcuni aspetti:

• Forma d'onda della corrente: Osserva la forma d'onda della corrente assorbita dal primario. A vuoto, la corrente è tipicamente non sinusoidale a causa della non linearità del nucleo magnetico.
• Riscaldamento del trasformatore: Anche se il trasformatore è a vuoto, si verificherà un certo riscaldamento a causa delle perdite nel ferro. Monitora la temperatura del trasformatore durante il test, soprattutto se il test viene eseguito per un periodo prolungato.
• Variazioni di tensione: Assicurati che la tensione di alimentazione sia stabile durante il test. Variazioni significative di tensione possono influenzare i risultati.

Interpretazione dei Risultati: Calcolo dei Parametri

Una volta ottenuti i valori di tensione (V), corrente (I) e potenza (P) alla tensione nominale, è possibile calcolare le perdite nel ferro e i parametri Rm e Xm:

1. Perdite nel Ferro (Pc): La potenza misurata dal wattmetro (P) rappresenta essenzialmente le perdite nel ferro del trasformatore, poiché le perdite nel rame (I²R) nel primario sono trascurabili a causa della bassa corrente di magnetizzazione. Quindi: Pc = P.
2. Resistenza di Magnetizzazione (Rm): Si calcola come: Rm = V² / Pc, dove V è la tensione nominale applicata al primario e Pc sono le perdite nel ferro.
3. Reattanza di Magnetizzazione (Xm): Prima di calcolare Xm, è necessario determinare l'ammettenza di magnetizzazione (Ym): Ym = I / V, dove I è la corrente assorbita dal primario e V è la tensione nominale. Successivamente, si calcola la conduttanza di magnetizzazione (Gm): Gm = Pc / V². Infine, la suscettanza di magnetizzazione (Bm) è: Bm = sqrt(Ym² - Gm²). E la reattanza di magnetizzazione è: Xm = 1 / Bm.

Esempio pratico: Supponiamo di aver eseguito la prova a vuoto su un trasformatore monofase con una tensione nominale di 230V. Abbiamo misurato una corrente di 0.5A e una potenza di 15W. Quindi:

• Pc = 15W
• Rm = 230² / 15 = 3526.67 ohm
• Ym = 0.5 / 230 = 0.00217 S
• Gm = 15 / 230² = 0.000284 S
• Bm = sqrt(0.00217² - 0.000284²) = 0.00215 S
• Xm = 1 / 0.00215 = 465.12 ohm

Questi valori di Rm e Xm possono essere utilizzati per costruire il circuito equivalente del trasformatore, che è uno strumento prezioso per analizzare il suo comportamento in diverse condizioni operative.

Errori Comuni da Evitare

Durante l'esecuzione della prova a vuoto, è importante evitare alcuni errori comuni che possono compromettere l'accuratezza dei risultati:

• Applicare una tensione superiore alla tensione nominale: Questo può saturare il nucleo magnetico e portare a misurazioni errate delle perdite nel ferro.
• Utilizzare strumenti di misura non calibrati: Assicurati che i tuoi strumenti di misura siano calibrati e funzionanti correttamente.
• Ignorare la temperatura del trasformatore: Come accennato in precedenza, la temperatura del trasformatore può influenzare le perdite nel ferro. Cerca di mantenere la temperatura del trasformatore il più stabile possibile durante il test.
• Non registrare i dati in modo accurato: Annota attentamente tutti i valori misurati e le condizioni del test.
• Trarre conclusioni affrettate: Analizza attentamente i risultati ottenuti e confrontali con i valori di targa del trasformatore o con i dati di test precedenti.

Conclusione

La prova a vuoto è un test fondamentale per comprendere le caratteristiche e valutare l'efficienza di un trasformatore monofase. Con una preparazione accurata, un'esecuzione meticolosa e un'attenta interpretazione dei risultati, puoi ottenere informazioni preziose per la progettazione, la manutenzione e la diagnostica dei sistemi di potenza. Ricorda sempre di dare la priorità alla sicurezza durante l'esecuzione di qualsiasi test elettrico. Speriamo che questa guida pratica ti sia stata utile per comprendere e applicare la prova a vuoto in modo efficace.
