Proiezione Ortogonale Di Una Piramide A Base Quadrata

Ti sei mai trovato di fronte a un oggetto tridimensionale, magari una piramide a base quadrata, e hai avuto la necessità di rappresentarlo in modo preciso su un foglio bidimensionale? Se la risposta è sì, allora la proiezione ortogonale è lo strumento che fa per te! Comprendere questo metodo di rappresentazione è fondamentale per studenti di architettura, ingegneria, design, e per chiunque si cimenti con il disegno tecnico.

La proiezione ortogonale non è solo un esercizio di stile, ma un linguaggio vero e proprio. Ci permette di comunicare le dimensioni e le forme di un oggetto in modo univoco, evitando ambiguità. Immagina di dover costruire un edificio o un mobile: senza un disegno preciso e comprensibile, il rischio di errori e incomprensioni sarebbe enorme. Proprio per questo, impariamo insieme come applicare la proiezione ortogonale a una piramide a base quadrata!

Cos'è la Proiezione Ortogonale?

In parole semplici, la proiezione ortogonale è un metodo di rappresentazione grafica che permette di disegnare un oggetto tridimensionale su un piano bidimensionale utilizzando delle proiezioni perpendicolari. Pensa di illuminare l'oggetto con una luce proveniente da diverse direzioni; l'ombra proiettata su un piano perpendicolare alla direzione della luce è la proiezione ortogonale.

Questo sistema si basa su tre piani principali, tra loro perpendicolari, che formano il cosiddetto triedro fondamentale:

• Piano Orizzontale (PO): Rappresenta la vista dall'alto dell'oggetto.
• Piano Verticale (PV): Rappresenta la vista frontale dell'oggetto.
• Piano Laterale (PL): Rappresenta la vista laterale dell'oggetto.

L'oggetto viene idealmente posto all'interno di questo triedro e proiettato ortogonalmente su ciascuno dei piani. Successivamente, i piani vengono "aperti" o ribaltati per essere rappresentati sullo stesso foglio, mantenendo inalterate le proporzioni e le relazioni spaziali.

Perché usare la Proiezione Ortogonale?

Diversi sono i vantaggi nell'utilizzo di questa tecnica:

• Precisione: Permette di rappresentare le dimensioni reali dell'oggetto, essenziale per la progettazione e la costruzione.
• Chiarezza: Offre una visione completa dell'oggetto da diversi punti di vista, facilitando la comprensione della sua forma e dei suoi dettagli.
• Standardizzazione: È un linguaggio universale utilizzato in tutto il mondo per la comunicazione tecnica, garantendo la comprensione tra diversi professionisti.

La Piramide a Base Quadrata: un Esempio Pratico

Ora concentriamoci sulla proiezione ortogonale di una piramide a base quadrata. Per semplificare, consideriamo una piramide con la base parallela al PO (Piano Orizzontale).

1. Piano Orizzontale (PO): Sul PO, vedremo la base quadrata della piramide nella sua vera forma e dimensione. Inoltre, proietteremo il vertice della piramide, che apparirà come un punto al centro del quadrato (a meno che la piramide non sia "inclinata" rispetto alla base). Tracciando le diagonali del quadrato, potremo individuare con precisione la posizione del vertice.

2. Piano Verticale (PV): Sul PV, vedremo un triangolo isoscele. La base del triangolo corrisponderà alla proiezione di un lato del quadrato di base. L'altezza del triangolo rappresenterà l'altezza reale della piramide.

3. Piano Laterale (PL): Sul PL, vedremo un altro triangolo isoscele. Anche in questo caso, la base del triangolo corrisponderà alla proiezione di un lato del quadrato di base, e l'altezza rappresenterà l'altezza reale della piramide. Se la piramide è a base quadrata regolare (cioè, con tutti i lati uguali e angoli retti), i triangoli proiettati sul PV e PL saranno congruenti (uguali).

Passaggi Dettagliati per la Proiezione

Ecco i passaggi da seguire per realizzare correttamente la proiezione ortogonale di una piramide a base quadrata:

1. Definisci le dimensioni: Determina la lunghezza del lato della base quadrata e l'altezza della piramide.
2. Disegna il PO: Disegna un quadrato che rappresenti la base della piramide sul PO. Traccia le diagonali per individuare il centro del quadrato, che sarà la proiezione del vertice.
3. Traccia le linee di proiezione: Da ogni vertice del quadrato e dal centro (proiezione del vertice), traccia delle linee perpendicolari verso il basso (verso il PV) e verso il lato (verso il PL). Queste linee rappresentano le proiezioni ortogonali.

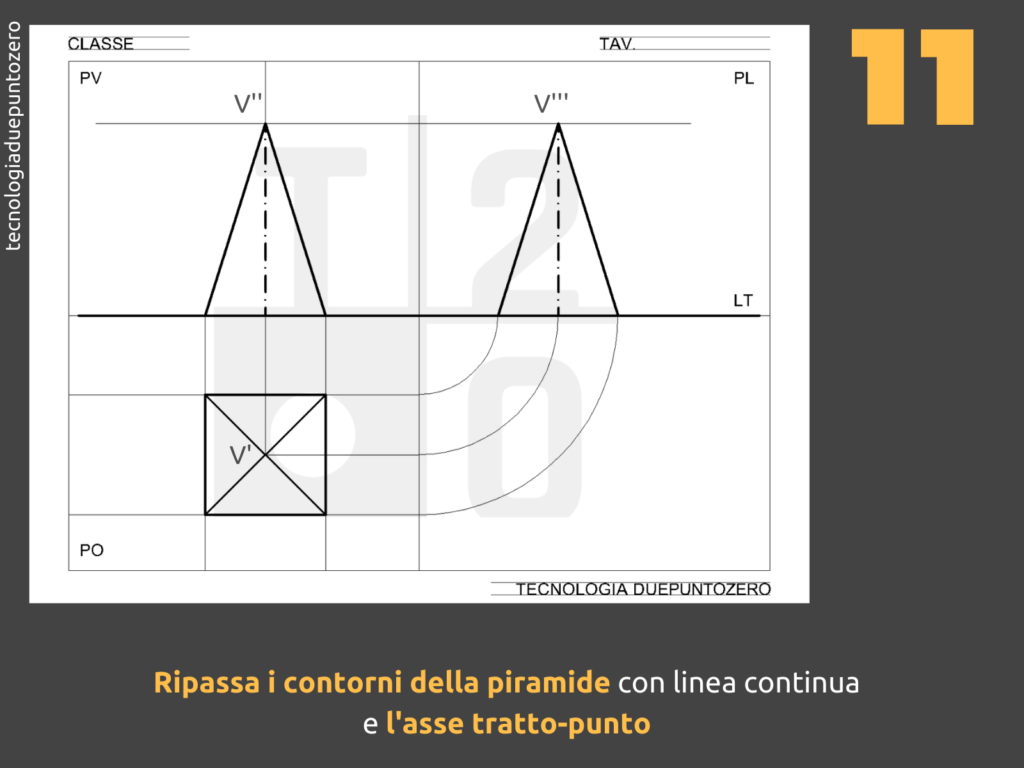

4. Disegna il PV: Sulla linea orizzontale che rappresenta la linea di terra (la linea di intersezione tra PO e PV), riporta la lunghezza di un lato del quadrato. Innalza dal centro di questo segmento una linea verticale di lunghezza pari all'altezza della piramide. Collega l'estremità superiore della linea verticale (che rappresenta il vertice della piramide) ai due estremi del segmento di base per ottenere il triangolo isoscele.
5. Disegna il PL: Per disegnare il PL, puoi ribaltare le misure prese sul PO o, in alternativa, seguire lo stesso procedimento usato per il PV. Sulla linea orizzontale che rappresenta la linea di terra (in questo caso, la linea di intersezione tra PO e PL), riporta la lunghezza di un lato del quadrato. Innalza dal centro di questo segmento una linea verticale di lunghezza pari all'altezza della piramide. Collega l'estremità superiore della linea verticale ai due estremi del segmento di base per ottenere l'altro triangolo isoscele.
6. Cancella le linee di costruzione: Una volta completato il disegno, cancella le linee di proiezione che hai usato per aiutarti.

Un consiglio extra: Utilizza linee sottili e leggere per le linee di costruzione e linee più marcate per i contorni definitivi della piramide.

Errori Comuni da Evitare

Quando si esegue la proiezione ortogonale, è facile commettere alcuni errori. Ecco alcuni dei più comuni e come evitarli:

• Linee non perpendicolari: Assicurati che le linee di proiezione siano sempre perpendicolari ai piani. Un errore di pochi gradi può compromettere l'intera proiezione. Utilizza una squadra per assicurarti della perpendicolarità.
• Dimensioni errate: Controlla sempre le dimensioni e le proporzioni. Un errore nella lunghezza di un lato o nell'altezza della piramide si ripercuoterà su tutte le proiezioni.
• Confusione tra le viste: È importante distinguere chiaramente tra le tre viste (PO, PV, PL) e capire cosa rappresenta ciascuna. Etichetta chiaramente ogni vista per evitare confusione.
• Mancanza di precisione: La proiezione ortogonale richiede precisione. Utilizza strumenti di disegno di buona qualità e lavora con attenzione.

Strumenti Utili

Per realizzare una proiezione ortogonale precisa e professionale, è consigliabile utilizzare i seguenti strumenti:

• Matite di diverse durezze: Utilizza matite più dure (ad esempio, 2H o 4H) per le linee di costruzione e matite più morbide (ad esempio, HB o 2B) per i contorni definitivi.
• Squadra e righello: Indispensabili per tracciare linee rette e perpendicolari.
• Gomma: Per correggere gli errori e cancellare le linee di costruzione.
• Compasso: Utile per tracciare archi e circonferenze, anche se non strettamente necessario per la proiezione di una piramide a base quadrata.
• Carta da disegno: Utilizza una carta da disegno di buona qualità per un risultato migliore.

Oggi, esistono anche software di CAD (Computer-Aided Design) che semplificano notevolmente il processo di proiezione ortogonale, offrendo maggiore precisione e velocità. Tuttavia, comprendere i principi fondamentali della proiezione ortogonale rimane essenziale, anche se si utilizzano questi strumenti digitali.

Conclusione

La proiezione ortogonale di una piramide a base quadrata, pur essendo un esercizio apparentemente semplice, racchiude in sé i principi fondamentali del disegno tecnico e della rappresentazione grafica. Padroneggiare questa tecnica ti aprirà le porte a un mondo di possibilità, permettendoti di comunicare le tue idee in modo chiaro, preciso e professionale. Quindi, non scoraggiarti di fronte alle prime difficoltà, pratica con costanza e vedrai che i risultati non tarderanno ad arrivare! Ricorda: la pratica rende perfetti!
