Proiezione Ortogonale Di Un Prisma A Base Pentagonale

Ti sei mai trovato di fronte a un disegno tecnico apparentemente incomprensibile, pieno di linee e forme che sembrano non avere alcun senso? Molte volte, la difficoltà risiede nella rappresentazione di oggetti tridimensionali su una superficie bidimensionale, come un foglio di carta. Uno degli strumenti fondamentali per superare questa sfida è la proiezione ortogonale. In questo articolo, esploreremo in dettaglio come applicare la proiezione ortogonale per rappresentare un prisma a base pentagonale, rendendo il processo chiaro e accessibile anche a chi si avvicina per la prima volta a questo concetto.

Cos'è la Proiezione Ortogonale?

La proiezione ortogonale è un metodo di rappresentazione grafica che permette di visualizzare un oggetto tridimensionale su un piano bidimensionale, mantenendo inalterate le proporzioni e le dimensioni reali dell'oggetto. Immagina di illuminare l'oggetto con una luce che proviene da una direzione perpendicolare al piano di proiezione: l'ombra che si forma sul piano è la proiezione ortogonale dell'oggetto. Questo tipo di proiezione è ampiamente utilizzato in architettura, ingegneria e design industriale per comunicare le caratteristiche precise di un oggetto.

Perché è così importante? La proiezione ortogonale elimina la distorsione prospettica presente in altre forme di rappresentazione, come la prospettiva conica, garantendo una visione accurata delle dimensioni e delle relazioni tra le diverse parti dell'oggetto. Questo è cruciale per la fabbricazione, la costruzione e la manutenzione di strutture e componenti.

I Piani di Proiezione

Nella proiezione ortogonale, si utilizzano generalmente tre piani di proiezione principali:

Piano Orizzontale (PO): Rappresenta la vista dall'alto dell'oggetto.
Piano Verticale (PV): Rappresenta la vista frontale dell'oggetto.
Piano Laterale (PL): Rappresenta la vista laterale dell'oggetto.

Questi tre piani sono disposti perpendicolarmente tra loro. Immagina un angolo di una stanza: i due muri e il pavimento rappresentano i tre piani di proiezione. L'oggetto da rappresentare è posto all'interno di questo angolo.

La linea di terra (LT) è la linea di intersezione tra il Piano Orizzontale e il Piano Verticale. È un riferimento fondamentale per la costruzione delle proiezioni.

Proiezione Ortogonale di un Prisma a Base Pentagonale: Passo dopo Passo

Ora, concentriamoci sul nostro obiettivo: rappresentare un prisma a base pentagonale attraverso la proiezione ortogonale. Seguiremo questi passaggi:

Definire le Dimensioni: Innanzitutto, è necessario conoscere le dimensioni del prisma: la lunghezza del lato del pentagono di base, l'altezza del prisma e la sua posizione rispetto ai piani di proiezione.
Proiettare la Base Pentagonale sul PO: Iniziate con il Piano Orizzontale (PO). Disegnate il pentagono di base. A seconda dell'orientamento del prisma, il pentagono può essere rappresentato con un lato parallelo alla LT o con un vertice parallelo alla LT. La scelta dipende da come volete visualizzare il prisma. Ricordate: ogni vertice del pentagono sarà proiettato ortogonalmente sul PO.
Proiettare la Base Pentagonale sul PV: Dal PO, tracciate delle linee di richiamo verticali (perpendicolari alla LT) da ogni vertice del pentagono fino al Piano Verticale (PV). Sul PV, rappresenterete la base del prisma come una linea retta se la base è parallela al PV, oppure come una figura geometrica se la base è inclinata rispetto al PV. L'altezza del prisma sarà visualizzata in vera grandezza sul PV.
Proiettare la Base Pentagonale sul PL: Similmente al PV, tracciate le linee di richiamo dal PO e dal PV fino al Piano Laterale (PL). Dovrete riportare le quote dal PV sul PL utilizzando una linea a 45 gradi che parte dall'intersezione della LT sul PV. Questa linea vi permette di "trasferire" le distanze dal PV al PL. Anche qui, la forma della base proiettata dipenderà dall'orientamento del prisma.
Completare le Proiezioni: Una volta proiettate le basi, collegate i vertici corrispondenti sulle proiezioni per definire le facce laterali del prisma. Ricordatevi di utilizzare linee continue per le parti visibili del prisma e linee tratteggiate per le parti nascoste.

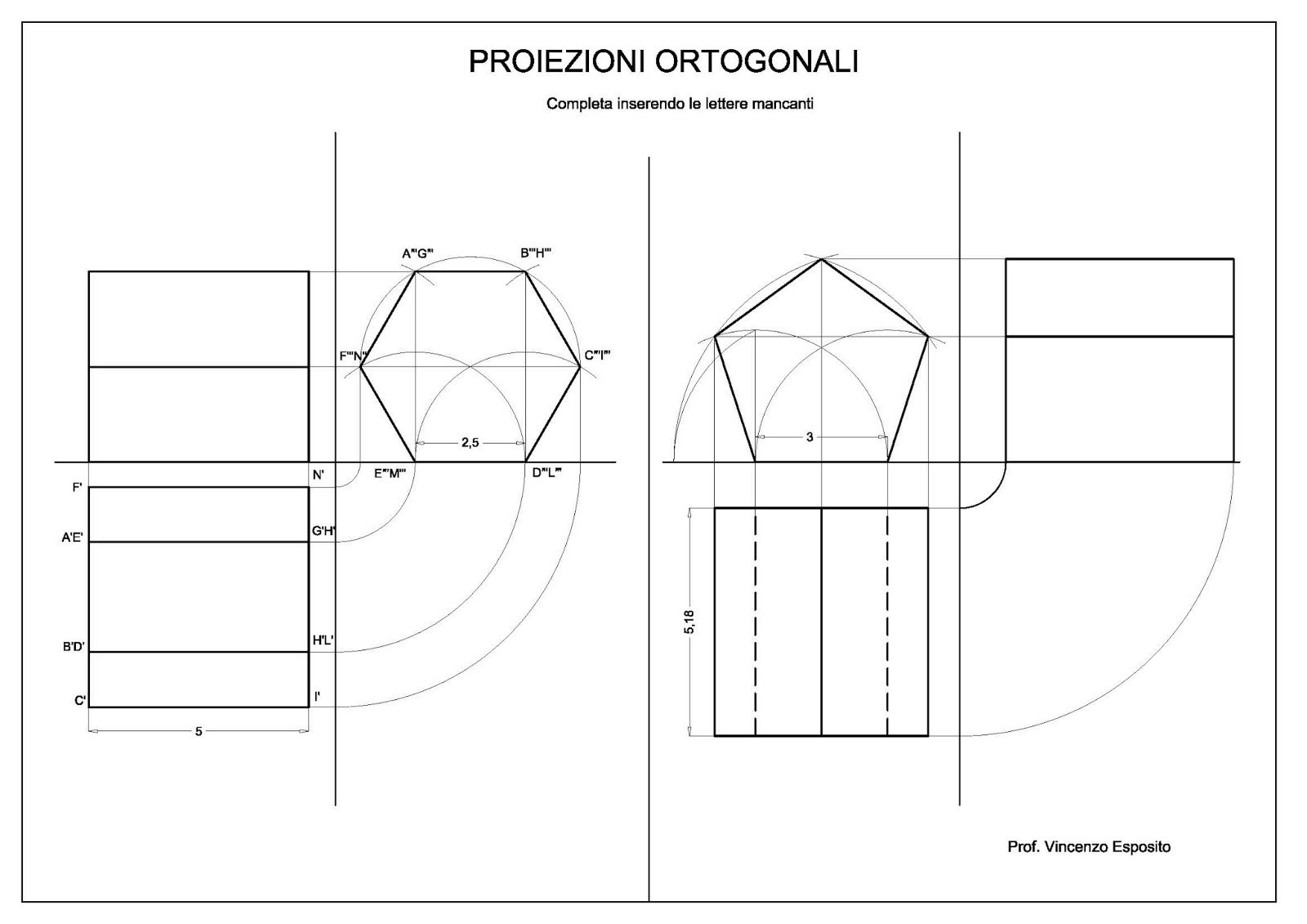

Esempio Pratico

Immaginiamo un prisma a base pentagonale con un lato del pentagono di 3 cm e un'altezza di 8 cm. Supponiamo che una delle facce laterali sia parallela al Piano Verticale.

Sul PO, disegniamo il pentagono regolare con un lato parallelo alla LT.
Sul PV, proiettiamo i vertici del pentagono con linee di richiamo. Poiché una faccia è parallela al PV, vedremo un rettangolo con un'altezza di 8 cm (l'altezza del prisma) e una larghezza pari al lato del pentagono (3 cm). Dietro questo rettangolo, vedremo anche le proiezioni degli altri vertici del pentagono, alcuni dei quali saranno nascosti e quindi rappresentati con linee tratteggiate.
Sul PL, proiettiamo i vertici dal PO e dal PV. Otterremo una figura che rappresenta la vista laterale del prisma. Anche qui, alcune linee saranno continue e altre tratteggiate, a seconda di quali parti del prisma sono visibili da quella prospettiva.

Consigli Utili

Utilizza un Righello e una Squadra: La precisione è fondamentale nella proiezione ortogonale. Utilizzare strumenti di disegno appropriati garantisce linee rette e angoli corretti.
Codifica le Linee: Distinguere tra linee di costruzione (leggere e temporanee) e linee dell'oggetto (più spesse e definitive) aiuta a mantenere il disegno chiaro e leggibile.
Esercitati: Come per ogni abilità, la pratica rende perfetti. Inizia con forme semplici e poi passa a oggetti più complessi.
Visualizza l'Oggetto Mentalmente: Prima di iniziare a disegnare, cerca di immaginare l'oggetto tridimensionale nella tua mente. Questo ti aiuterà a capire come apparirà da diverse angolazioni.
Sfrutta le Risorse Online: Esistono numerosi tutorial e risorse online che possono aiutarti a comprendere meglio la proiezione ortogonale. Cerca video e guide interattive.

Errori Comuni da Evitare

Durante la realizzazione di proiezioni ortogonali, è facile commettere alcuni errori comuni. Ecco alcuni dei più frequenti:

Linee di Richiamo Non Perpendicolari: Assicurati che le linee di richiamo siano sempre perpendicolari alla LT e ai piani di proiezione.
Quote Incorrette: Verifica attentamente le dimensioni dell'oggetto e riportale correttamente sulle proiezioni.
Confusione tra Linee Visibili e Nascoste: Presta attenzione a quali parti dell'oggetto sono visibili da ciascuna prospettiva e utilizza le linee continue e tratteggiate in modo appropriato.
Mancanza di Chiarezza: Un disegno affollato e disordinato può rendere difficile la comprensione della proiezione. Mantieni il disegno pulito e ben organizzato.

Conclusione

La proiezione ortogonale è uno strumento potente per la rappresentazione di oggetti tridimensionali. Sebbene possa sembrare complessa all'inizio, con la pratica e la comprensione dei principi fondamentali, diventa uno strumento indispensabile per chiunque lavori con il disegno tecnico. La proiezione di un prisma a base pentagonale è un ottimo esercizio per consolidare le proprie competenze. Ricorda di procedere con calma, di essere preciso e di visualizzare l'oggetto nella tua mente. Con un po' di pazienza, sarai in grado di creare proiezioni ortogonali chiare e accurate che comunicheranno efficacemente le caratteristiche del tuo oggetto. Buon lavoro!
