Prima E Seconda Legge Di Ohm

Capita a tutti, almeno una volta, di rimanere perplessi di fronte a un problema elettrico. Che si tratti di un elettrodomestico che non funziona, di una lampadina fulminata, o di un sistema di cablaggio complesso, la comprensione di base dei principi dell'elettricità è fondamentale. E al cuore di questa comprensione si trovano le leggi di Ohm. Non si tratta solo di formule astratte, ma di strumenti potenti che spiegano il comportamento dei circuiti elettrici e ci permettono di interagire con l'energia che alimenta il nostro mondo.

La Prima Legge di Ohm: Un Flusso Inarrestabile

Immagina l'acqua che scorre in un tubo. Più la pendenza del tubo è ripida, più velocemente l'acqua scorre. Allo stesso modo, in un circuito elettrico, la differenza di potenziale (o tensione), misurata in Volt (V), è come la pendenza del tubo. Essa spinge le cariche elettriche, gli elettroni, a muoversi attraverso il circuito.

Ora, immagina che il tubo sia stretto o parzialmente ostruito. Questo renderebbe più difficile il flusso dell'acqua. Allo stesso modo, la resistenza, misurata in Ohm (Ω), si oppone al flusso delle cariche elettriche. Materiali diversi offrono resistenze diverse al passaggio della corrente. Ad esempio, il rame è un ottimo conduttore (bassa resistenza), mentre la plastica è un isolante (alta resistenza).

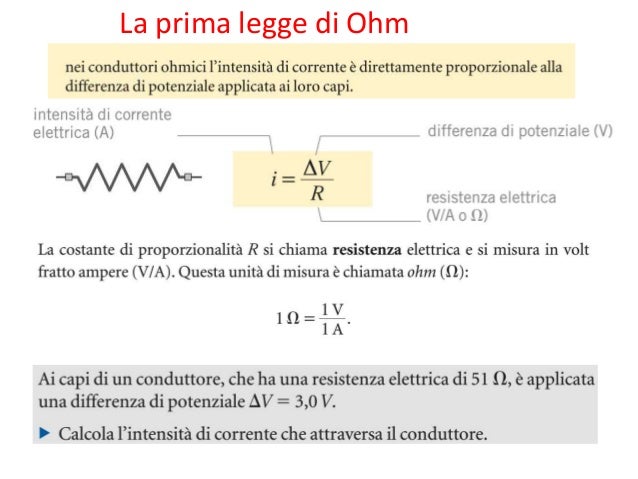

La Prima Legge di Ohm stabilisce una relazione semplice ma fondamentale tra questi tre elementi: tensione (V), corrente (I) e resistenza (R). La formula è:

V = I * R

In parole povere, la tensione è uguale alla corrente moltiplicata per la resistenza. Questa formula può essere riarrangiata per trovare la corrente (I = V / R) o la resistenza (R = V / I) se si conoscono gli altri due valori.

Applicazioni Pratiche della Prima Legge di Ohm

Le applicazioni della prima legge di Ohm sono innumerevoli. Eccone alcuni esempi:

Calcolo della corrente in un circuito: Se conosciamo la tensione fornita da una batteria e la resistenza di un componente, possiamo calcolare la corrente che fluisce attraverso il circuito. Questo è essenziale per progettare circuiti sicuri ed efficienti.
Determinazione della resistenza di un componente: Misurando la tensione ai capi di un componente e la corrente che lo attraversa, possiamo calcolare la sua resistenza. Questo è utile per diagnosticare guasti e verificare la conformità delle specifiche dei componenti.
Progettazione di circuiti di illuminazione: La legge di Ohm ci aiuta a scegliere la resistenza corretta per limitare la corrente che passa attraverso una lampadina, proteggendola da sovraccarichi e prolungandone la durata.
Funzionamento degli interruttori dimmer: Variando la resistenza di un interruttore dimmer, possiamo controllare la quantità di corrente che raggiunge una lampadina, regolandone così l'intensità luminosa.

La Seconda Legge di Ohm: Anatomia della Resistenza

La prima legge di Ohm descrive la relazione tra tensione, corrente e resistenza in un punto specifico del circuito. La Seconda Legge di Ohm, invece, si concentra sulla natura stessa della resistenza e su come essa dipenda dalle caratteristiche fisiche del conduttore.

Immagina di nuovo un tubo. Un tubo più lungo offrirà maggiore resistenza al flusso dell'acqua rispetto a un tubo più corto. Allo stesso modo, un filo più lungo offrirà maggiore resistenza al flusso della corrente elettrica. Inoltre, un tubo più stretto offrirà maggiore resistenza rispetto a un tubo più largo. Anche in questo caso, un filo con una sezione trasversale minore (più sottile) offrirà maggiore resistenza.

Infine, il materiale di cui è fatto il tubo influenzerà la sua capacità di far scorrere l'acqua (ad esempio, un tubo ruvido offrirà più resistenza di un tubo liscio). Allo stesso modo, il materiale di cui è fatto il conduttore influenzerà la sua resistenza. Questa proprietà è chiamata resistività, e si indica con la lettera greca ρ (rho). Ogni materiale ha un valore di resistività specifico.

La Seconda Legge di Ohm esprime questa relazione come segue:

R = ρ * (L / A)

Dove:

R è la resistenza in Ohm (Ω).
ρ è la resistività del materiale in Ohm per metro (Ω·m).
L è la lunghezza del conduttore in metri (m).
A è l'area della sezione trasversale del conduttore in metri quadrati (m²).

Interpretazione e Implicazioni della Seconda Legge di Ohm

La seconda legge di Ohm ci dice che la resistenza di un conduttore è direttamente proporzionale alla sua lunghezza e alla sua resistività, e inversamente proporzionale alla sua area della sezione trasversale. In altre parole:

Più lungo è il conduttore, maggiore è la sua resistenza.
Maggiore è la resistività del materiale, maggiore è la resistenza.
Maggiore è l'area della sezione trasversale, minore è la resistenza.

Questa legge è fondamentale per la progettazione di cavi elettrici, resistori e altri componenti elettrici. Ad esempio, nella progettazione di cavi elettrici, si utilizzano materiali con bassa resistività (come il rame) e si aumenta la sezione trasversale per minimizzare la resistenza e ridurre le perdite di energia dovute al riscaldamento (effetto Joule).

La Temperatura e la Resistività

È importante notare che la resistività di un materiale non è costante, ma varia con la temperatura. In generale, per i metalli, la resistività aumenta con l'aumentare della temperatura. Questo significa che un filo di rame sarà più resistente a temperature elevate rispetto a temperature più basse. Questo effetto è importante da considerare nella progettazione di circuiti che operano in ambienti con temperature variabili.

Counterpoint e Limitazioni delle Leggi di Ohm

Le leggi di Ohm sono strumenti potenti, ma hanno delle limitazioni. In particolare, non si applicano a tutti i materiali e a tutte le condizioni.

Un punto critico è che le leggi di Ohm descrivono il comportamento dei conduttori ohmici, ovvero materiali in cui la corrente è linearmente proporzionale alla tensione. Molti componenti elettronici, come i diodi e i transistor, non si comportano in questo modo e quindi non obbediscono alle leggi di Ohm.

Inoltre, le leggi di Ohm sono valide solo per condizioni stazionarie, ovvero quando la corrente e la tensione sono costanti nel tempo. In circuiti con segnali variabili nel tempo (come i circuiti AC), è necessario considerare anche l'induttanza e la capacità, che influenzano il comportamento del circuito in modi più complessi.

Nonostante queste limitazioni, le leggi di Ohm rimangono un punto di partenza essenziale per la comprensione dei circuiti elettrici e sono ampiamente utilizzate nella progettazione e nell'analisi di sistemi elettrici ed elettronici.

Soluzioni e Applicazioni Avanzate

La comprensione delle leggi di Ohm ci permette non solo di diagnosticare problemi elettrici, ma anche di progettare soluzioni innovative.

Sensori resistivi: I sensori resistivi sfruttano la variazione della resistenza di un materiale in risposta a una variazione di una grandezza fisica, come la temperatura, la pressione o la luce. Ad esempio, un termistore è un resistore la cui resistenza varia con la temperatura.
Estensimetri: Gli estensimetri sono sensori di deformazione che misurano la variazione della resistenza di un filo metallico quando viene sottoposto a trazione o compressione.
Circuiti di controllo: Le leggi di Ohm sono fondamentali per la progettazione di circuiti di controllo, come i circuiti di controllo della velocità di un motore o i circuiti di controllo della temperatura di un forno.

Inoltre, la combinazione delle leggi di Ohm con altre leggi fondamentali dell'elettricità (come le leggi di Kirchhoff) permette di analizzare e progettare circuiti complessi, aprendo la strada a soluzioni innovative in diversi settori, dall'energia all'elettronica di consumo.

Considerazioni Finali

Le leggi di Ohm, apparentemente semplici, sono in realtà la pietra angolare dell'elettricità. Comprendere queste leggi ci permette di interagire con l'energia elettrica in modo più consapevole e di risolvere problemi pratici. Sebbene abbiano delle limitazioni, la loro importanza rimane indiscussa.

Ora che hai acquisito una comprensione più approfondita delle leggi di Ohm, come pensi di applicare queste conoscenze nella tua vita quotidiana o nel tuo lavoro? Quale progetto, problema o curiosità potresti affrontare con una nuova prospettiva?
