Da Proiezione Ortogonale A Assonometria Isometrica

La rappresentazione grafica di oggetti tridimensionali su una superficie bidimensionale è una sfida intrinseca al disegno tecnico e all'architettura. Due metodi fondamentali per affrontare questa sfida sono la proiezione ortogonale e l'assonometria isometrica. Entrambi gli approcci mirano a comunicare forma e dimensioni, ma lo fanno con tecniche e scopi differenti. Comprendere le peculiarità di ciascuno è essenziale per scegliere lo strumento più appropriato in base alle esigenze specifiche del progetto.

Proiezione Ortogonale: La Precisione delle Viste Multiple

La proiezione ortogonale è un metodo di rappresentazione che si basa sulla proiezione di un oggetto su diversi piani, mantenendo le linee di proiezione perpendicolari a questi piani. Questo metodo è particolarmente utile per comunicare le dimensioni esatte e le relazioni geometriche tra le parti di un oggetto. Generalmente, si utilizzano tre viste principali: la pianta (vista dall'alto), il fronte (vista frontale) e il laterale (vista da un lato).

Caratteristiche Fondamentali della Proiezione Ortogonale

Assenza di Prospettiva: A differenza delle rappresentazioni prospettiche, la proiezione ortogonale non simula la percezione visiva umana. Gli oggetti appaiono alla stessa dimensione, indipendentemente dalla loro distanza dall'osservatore. Questo è cruciale per la misurazione accurata.

Proiezioni Perpendicolari: Ogni punto dell'oggetto viene proiettato perpendicolarmente sui piani di proiezione. Questo garantisce che le lunghezze e gli angoli siano mantenuti nelle proiezioni.

Viste Multiple: L'utilizzo di più viste (pianta, fronte, laterale) permette di descrivere completamente l'oggetto, mostrando ogni sua faccia e dettaglio nascosto. Le linee nascoste vengono rappresentate con linee tratteggiate per indicare elementi non visibili direttamente.

Applicazioni Pratiche della Proiezione Ortogonale

La proiezione ortogonale è ampiamente utilizzata in ingegneria meccanica, architettura e design industriale. È lo standard per la creazione di disegni tecnici utilizzati nella fabbricazione di componenti, nella costruzione di edifici e nella progettazione di macchinari. Ad esempio, i disegni di costruzione di un edificio mostrano piante, prospetti e sezioni, tutti realizzati con proiezione ortogonale per garantire la precisione delle misure e la corretta esecuzione dei lavori.

Esempio: Immaginiamo di dover rappresentare un semplice cubo di lato 5 cm. La proiezione ortogonale ci fornirà tre viste: un quadrato (5x5 cm) nella pianta, un quadrato (5x5 cm) nel fronte e un quadrato (5x5 cm) nel laterale. Ogni vista mostrerà la dimensione reale del lato del cubo, permettendo una facile comprensione e misurazione.

Assonometria Isometrica: Una Rappresentazione Tridimensionale Intuitiva

L'assonometria isometrica è un metodo di proiezione assonometrica che offre una rappresentazione tridimensionale di un oggetto in cui i tre assi principali (X, Y, Z) sono ugualmente scorciati. Ciò significa che gli angoli tra questi assi proiettati sono tutti uguali a 120 gradi. L'assonometria isometrica fornisce una vista intuitiva della forma dell'oggetto, pur mantenendo alcune proprietà metriche.

Caratteristiche Chiave dell'Assonometria Isometrica

Rappresentazione Tridimensionale in un'Unica Vista: A differenza della proiezione ortogonale, l'assonometria isometrica mostra l'oggetto in un'unica vista, offrendo una percezione immediata della sua forma e delle sue proporzioni.

Angoli di 120 Gradi: Gli assi X, Y e Z sono rappresentati con angoli di 120 gradi l'uno rispetto all'altro. Questo crea una distorsione controllata che permette di visualizzare le tre dimensioni simultaneamente.

Scorciamento Uniforme: Le lunghezze lungo gli assi principali sono scorciate dello stesso fattore (circa 0.816, pari alla radice quadrata di 2/3). Questo significa che, pur non mantenendo le lunghezze reali, le proporzioni tra le lunghezze lungo gli assi sono preservate.

Vantaggi e Svantaggi dell'Assonometria Isometrica

Vantaggi:

• Facile da disegnare a mano libera.
• Offre una visione d'insieme chiara e intuitiva dell'oggetto.
• Utile per comunicare l'aspetto estetico e la forma generale.

Svantaggi:

• Le lunghezze non sono rappresentate in vera grandezza.
• Non adatta per misurazioni precise.
• Può creare distorsioni visive, soprattutto per oggetti complessi.

Applicazioni dell'Assonometria Isometrica

L'assonometria isometrica è spesso utilizzata per illustrazioni tecniche, manuali di istruzioni, videogiochi (soprattutto quelli più datati) e presentazioni di prodotti. La sua capacità di comunicare rapidamente la forma di un oggetto la rende ideale per situazioni in cui la precisione metrica è meno importante della comprensione visiva. Ad esempio, un manuale di montaggio di un mobile potrebbe utilizzare un'assonometria isometrica per mostrare come assemblare le diverse parti.

Esempio: Riprendendo l'esempio del cubo di lato 5 cm, in assonometria isometrica vedremo un parallelepipedo distorto, con gli assi disposti a 120 gradi. Le lunghezze dei lati appariranno scorciate (circa 4.08 cm), ma manterranno le proporzioni. L'aspetto complessivo del cubo sarà immediatamente riconoscibile.

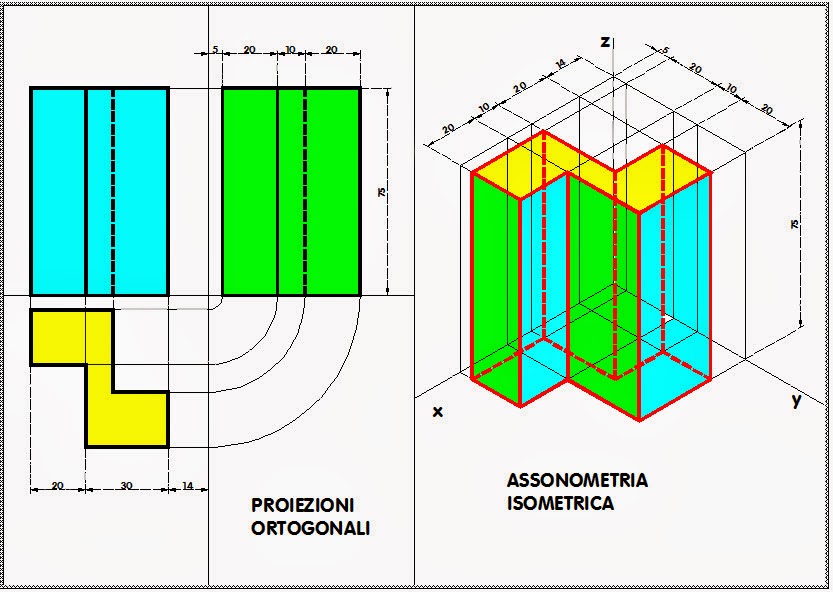

Dalla Proiezione Ortogonale all'Assonometria Isometrica: Una Trasformazione Complessa

La transizione dalla proiezione ortogonale all'assonometria isometrica non è una semplice conversione. Richiede una comprensione della geometria descrittiva e delle trasformazioni geometriche. In sostanza, si tratta di proiettare le viste ortogonali su un piano inclinato in modo che gli assi principali formino angoli di 120 gradi.

Passaggi Generali per la Conversione (Concettualmente)

Anche se non è scopo di questa trattazione fornire un metodo operativo dettagliato (che richiederebbe l'uso di software CAD o tecniche di disegno avanzate), possiamo delineare i concetti chiave:

1. Definizione degli Assi Isometrici: Si definiscono gli assi X, Y e Z con angoli di 120 gradi l'uno rispetto all'altro.
2. Trasformazione delle Coordinate: Le coordinate di ogni punto dell'oggetto nelle viste ortogonali (pianta, fronte, laterale) vengono trasformate in coordinate isometriche utilizzando formule matematiche specifiche. Queste formule tengono conto dello scorciamento dovuto alla proiezione assonometrica.
3. Proiezione dei Punti Trasformati: I punti trasformati vengono proiettati sul piano isometrico per creare la rappresentazione tridimensionale.

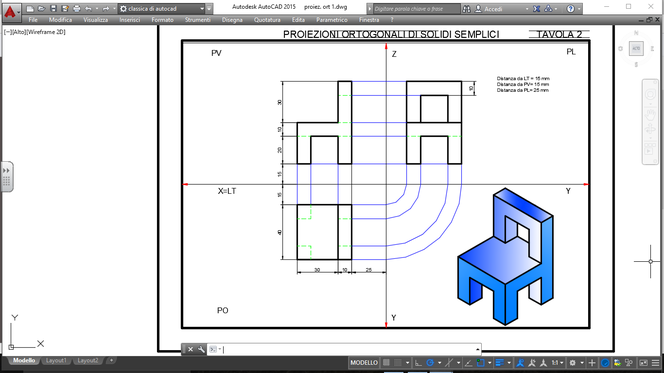

In pratica, questo processo è complesso e richiede l'uso di software CAD (Computer-Aided Design) che automatizzano le trasformazioni geometriche e permettono di creare facilmente assonometrie isometriche a partire da disegni ortogonali. Software come AutoCAD, SolidWorks e SketchUp offrono strumenti specifici per questo scopo.

Considerazioni Pratiche

È importante notare che la conversione diretta dalla proiezione ortogonale all'assonometria isometrica può essere complessa per oggetti con forme intricate. In questi casi, può essere più semplice modellare l'oggetto direttamente in 3D utilizzando software CAD e poi generare viste isometriche da quel modello. Questa permette inoltre la generazione di sezioni, viste esplose e animazioni del modello, semplificando molto la comprensione del progetto.

Conclusioni: Scegliere l'Approccio Giusto per il Compito

La proiezione ortogonale e l'assonometria isometrica sono strumenti complementari per la rappresentazione grafica di oggetti tridimensionali. La proiezione ortogonale eccelle nella comunicazione di dimensioni precise e relazioni geometriche, rendendola indispensabile per la fabbricazione e la costruzione. L'assonometria isometrica, d'altra parte, offre una visione intuitiva della forma e delle proporzioni, ideale per illustrazioni tecniche e presentazioni. La comprensione delle caratteristiche e dei limiti di ciascun metodo permette di scegliere l'approccio più appropriato per ogni specifico progetto.

Se il tuo obiettivo è comunicare con precisione le dimensioni di un componente meccanico, la proiezione ortogonale è la scelta giusta. Se, invece, devi illustrare il funzionamento di un dispositivo in un manuale di istruzioni, l'assonometria isometrica potrebbe essere più efficace. La capacità di passare da un metodo all'altro, utilizzando software CAD o tecniche di disegno manuale, è una competenza preziosa per qualsiasi professionista del disegno tecnico e dell'architettura. Approfondisci la tua conoscenza di queste tecniche e sperimenta con diversi approcci per affinare le tue capacità di rappresentazione grafica!
