Cosa Dice La Legge Di Ohm

Avete mai acceso una lampadina e vi siete chiesti come fa la corrente elettrica a fluire e farla illuminare? Oppure vi siete chiesti perché a volte un dispositivo si surriscalda? La risposta a molte di queste domande si trova in una legge fondamentale dell'elettricità: la Legge di Ohm. Questo articolo è pensato per chiunque, dagli studenti alle persone semplicemente curiose, che desidera capire i principi base del funzionamento dei circuiti elettrici. Cercheremo di rendere un concetto apparentemente complesso semplice e accessibile a tutti.

Che cos'è la Legge di Ohm?

La Legge di Ohm descrive la relazione fondamentale tra tre grandezze elettriche:

Tensione (V): La "forza" che spinge gli elettroni attraverso un circuito, misurata in Volt. Possiamo immaginarla come la pressione dell'acqua in un tubo.
Corrente (I): Il flusso di elettroni attraverso un circuito, misurata in Ampere. È la quantità di acqua che scorre nel tubo.
Resistenza (R): L'opposizione al flusso di corrente, misurata in Ohm. È la strettezza del tubo che ostacola il flusso dell'acqua.

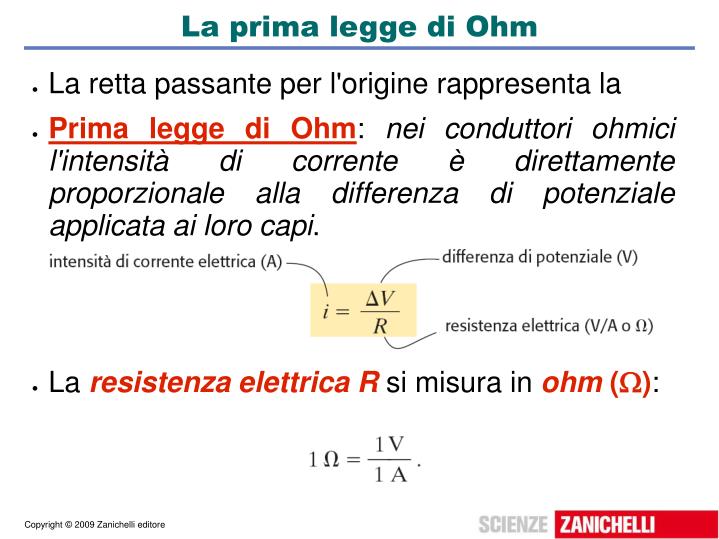

La legge è espressa dalla seguente equazione:

V = I * R

In parole povere, la tensione è uguale alla corrente moltiplicata per la resistenza. Questo significa che:

Se aumentiamo la tensione, la corrente aumenta (se la resistenza rimane costante).
Se aumentiamo la resistenza, la corrente diminuisce (se la tensione rimane costante).

La Legge di Ohm in Triangolo

Per memorizzare e utilizzare più facilmente la Legge di Ohm, spesso viene rappresentata con un triangolo:

Per trovare una delle grandezze, coprite quella che volete calcolare. Ad esempio:

Per trovare la Tensione (V), coprite la V: rimane I * R.
Per trovare la Corrente (I), coprite la I: rimane V / R.
Per trovare la Resistenza (R), coprite la R: rimane V / I.

Come funziona in pratica? Esempi Relatabili

Immaginate di avere una lampadina collegata a una batteria. La batteria fornisce la tensione (V), che spinge gli elettroni (la corrente, I) attraverso il filamento della lampadina. Il filamento offre una certa resistenza (R) al flusso di corrente. Questa resistenza fa riscaldare il filamento, che emette luce.

Se aumentassimo la tensione (usando una batteria più potente), la corrente aumenterebbe, il filamento si riscalderebbe di più e la lampadina brillerebbe di più (ma potrebbe anche bruciarsi se la tensione è troppo alta!). Se invece usassimo una lampadina con un filamento più spesso (con meno resistenza), la corrente aumenterebbe, la lampadina brillerebbe di più e potrebbe consumare più energia.

Ecco altri esempi:

Regolazione della luminosità di una lampada: I dimmer che troviamo a casa alterano la resistenza nel circuito, controllando la corrente che arriva alla lampadina e di conseguenza la sua luminosità. Aumentando la resistenza, diminuiamo la corrente e quindi la luminosità.
Funzionamento di un riscaldatore elettrico: Un riscaldatore elettrico ha un elemento riscaldante con una certa resistenza. Quando la corrente passa attraverso questa resistenza, l'energia elettrica viene convertita in calore.
Protezione dei circuiti con fusibili: I fusibili sono progettati per interrompere il flusso di corrente se supera un certo limite. Questo protegge i componenti più delicati del circuito da sovraccarichi e potenziali danni. In pratica, un fusibile è un componente con una resistenza molto bassa che, se la corrente supera un certo valore, si surriscalda e si fonde, interrompendo il circuito.

Perché è importante la Legge di Ohm?

La Legge di Ohm è fondamentale per diverse ragioni:

Progettazione di circuiti elettrici: Gli ingegneri utilizzano la Legge di Ohm per calcolare i valori di resistenza, tensione e corrente necessari per far funzionare correttamente un circuito. Ad esempio, per scegliere la resistenza corretta per un LED per evitare di bruciarlo.
Risoluzione dei problemi: Se un circuito non funziona correttamente, la Legge di Ohm può essere utilizzata per individuare la causa del problema. Ad esempio, se la corrente è troppo bassa, potrebbe esserci una resistenza troppo alta nel circuito.
Sicurezza: La Legge di Ohm aiuta a garantire la sicurezza dei circuiti elettrici. Comprendendo la relazione tra tensione, corrente e resistenza, possiamo evitare sovraccarichi e cortocircuiti, che possono causare incendi o altri pericoli.

Esempi pratici di applicazione della Legge di Ohm

Vediamo alcuni esempi pratici per capire meglio come applicare la Legge di Ohm:

Calcolo della corrente in un circuito: Supponiamo di avere una batteria da 12V collegata a una resistenza da 240 Ohm. Qual è la corrente che scorre nel circuito? Usando la formula I = V / R, otteniamo I = 12V / 240 Ohm = 0.05 Ampere (50 milliampere).
Calcolo della resistenza necessaria: Vogliamo collegare un LED che richiede 2V e 20mA a una batteria da 9V. Quale resistenza dobbiamo usare per proteggere il LED? La tensione che deve cadere sulla resistenza è 9V - 2V = 7V. Usando la formula R = V / I, otteniamo R = 7V / 0.02A = 350 Ohm. Quindi, dovremmo usare una resistenza di circa 350 Ohm.
Calcolo della tensione: Abbiamo una resistenza da 100 Ohm e sappiamo che la corrente che la attraversa è di 0.1 Ampere. Qual è la tensione ai capi della resistenza? Usando la formula V = I * R, otteniamo V = 0.1A * 100 Ohm = 10V.

Limitazioni della Legge di Ohm

È importante notare che la Legge di Ohm non è una legge universale e ha alcune limitazioni:

Non vale per tutti i materiali: La Legge di Ohm si applica bene ai conduttori ohmici, come i metalli, dove la resistenza è costante. Tuttavia, non si applica ai semiconduttori (come i diodi) o ad altri dispositivi non lineari dove la resistenza varia in funzione della tensione o della corrente.
Variazioni di temperatura: La resistenza di alcuni materiali può variare con la temperatura. Ad esempio, la resistenza di un filamento di tungsteno in una lampadina aumenta quando si riscalda.
Effetti dinamici: La Legge di Ohm è una legge statica e non tiene conto degli effetti dinamici, come l'induttanza e la capacità, che possono influenzare il comportamento dei circuiti in corrente alternata (AC).

Conclusione

La Legge di Ohm è uno strumento potente e indispensabile per chiunque lavori con l'elettricità. Comprenderla vi permetterà di progettare, analizzare e risolvere problemi nei circuiti elettrici con maggiore sicurezza ed efficacia. Ricordate, la comprensione di questa legge base è la chiave per sbloccare una comprensione più profonda dell'elettronica e del mondo che ci circonda. Che stiate costruendo un semplice circuito per un hobby o lavorando a un progetto ingegneristico complesso, la Legge di Ohm sarà sempre un vostro fedele alleato.

Speriamo che questo articolo vi abbia aiutato a capire meglio la Legge di Ohm. Non esitate a fare esperimenti e a mettere in pratica ciò che avete imparato! La pratica è il modo migliore per consolidare le vostre conoscenze.
