Assonometria Cavaliera Di Un Prisma A Base Triangolare

Ti sei mai trovato a dover rappresentare un oggetto tridimensionale su un foglio di carta bidimensionale e ti sei sentito frustrato dalla difficoltà di ottenere una rappresentazione realistica e chiara? Molti studenti e professionisti che lavorano con il disegno tecnico, l'architettura o la modellazione 3D si scontrano quotidianamente con questa sfida. Una delle tecniche più utilizzate per superare questo ostacolo è l'assonometria cavaliera, e in questo articolo ci concentreremo specificamente su come applicarla per rappresentare un prisma a base triangolare.

L'assonometria cavaliera, con la sua semplicità e versatilità, permette di visualizzare un oggetto mantenendo alcune delle sue dimensioni reali, facilitando la comprensione delle sue caratteristiche spaziali. Ma come si applica questa tecnica a un prisma a base triangolare? Quali sono i trucchi per ottenere un disegno preciso e leggibile? Continua a leggere per scoprirlo!

Cos'è l'Assonometria Cavaliera?

Prima di immergerci nel dettaglio del prisma a base triangolare, è fondamentale capire cos'è l'assonometria cavaliera in generale. Si tratta di un metodo di proiezione parallela, il che significa che le linee di proiezione sono parallele tra loro e perpendicolari al piano di proiezione. In parole semplici, immaginiamo di "illuminare" l'oggetto con una luce proveniente da molto lontano; l'ombra proiettata sul piano è la nostra assonometria.

La caratteristica distintiva dell'assonometria cavaliera è che uno dei piani principali (solitamente il piano frontale) viene rappresentato in vera forma, ovvero senza distorsioni. Gli altri due assi (solitamente l'asse della profondità) sono inclinati rispetto al piano frontale, e le loro lunghezze possono essere ridotte secondo un coefficiente di riduzione specifico. Questa semplificazione la rende particolarmente utile per rappresentare oggetti con una faccia principale che vogliamo mostrare senza deformazioni.

Perché Usare l'Assonometria Cavaliera?

L'assonometria cavaliera offre diversi vantaggi:

Semplicità: È relativamente facile da imparare e applicare, anche senza software CAD avanzati.
Chiarezza: Permette di visualizzare l'oggetto in modo intuitivo, mantenendo le proporzioni di una faccia principale.
Versatilità: Adatta a rappresentare una vasta gamma di oggetti, dai solidi geometrici alle strutture architettoniche.

Tuttavia, è importante notare che l'assonometria cavaliera non è una rappresentazione prospettica, quindi non riproduce la convergenza delle linee che vediamo nella realtà. Questo può portare a una percezione leggermente distorta dell'oggetto, soprattutto per oggetti molto profondi. Nonostante ciò, la sua semplicità e immediatezza la rendono una scelta eccellente per molti scopi.

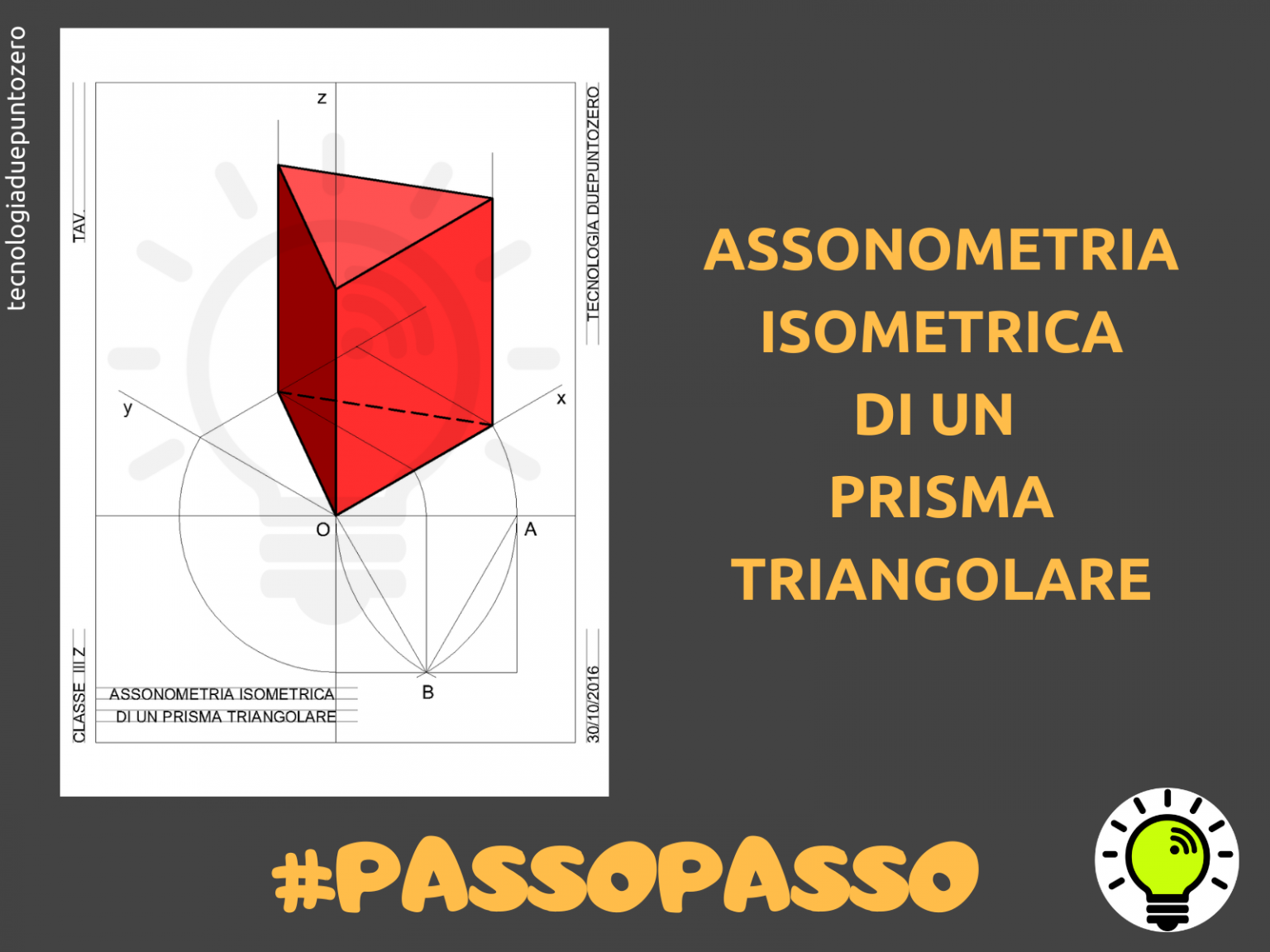

Rappresentare un Prisma a Base Triangolare in Assonometria Cavaliera

Ora passiamo al cuore del nostro argomento: come rappresentare un prisma a base triangolare in assonometria cavaliera. Seguiremo questi passaggi:

Definire l'orientamento: Decidi quale faccia del prisma sarà rivolta verso di noi senza distorsioni. Solitamente, si sceglie la base triangolare o una delle facce rettangolari laterali.
Disegnare la faccia frontale: Disegna la faccia frontale in vera forma. Se hai scelto la base triangolare, disegna un triangolo delle dimensioni desiderate. Se hai scelto una faccia rettangolare, disegna un rettangolo.
Disegnare l'asse della profondità: Traccia una linea che parte da ciascun vertice della faccia frontale. Questa linea rappresenta l'asse della profondità, e l'angolo che forma con l'orizzontale (o la verticale, a seconda dell'orientamento) è l'angolo di inclinazione. L'angolo di inclinazione più comune è di 45 gradi, ma può variare a seconda delle preferenze e delle esigenze del disegno.
Applicare il coefficiente di riduzione: Misura la profondità del prisma e moltiplica questa misura per il coefficiente di riduzione. Questo valore determina quanto "accorciare" l'asse della profondità per creare l'illusione della tridimensionalità. Un coefficiente di 0.5 è comune, il che significa che la profondità verrà dimezzata.
Disegnare la faccia posteriore: Misura la lunghezza ridotta dell'asse della profondità su ciascuna linea e segna i punti. Collega questi punti per formare la faccia posteriore del prisma, che sarà identica alla faccia frontale ma spostata indietro.
Completare il disegno: Collega i vertici corrispondenti tra la faccia frontale e la faccia posteriore per completare il disegno del prisma. Ricorda di utilizzare linee tratteggiate per rappresentare gli spigoli nascosti.

Consigli Pratici

Ecco alcuni consigli per rendere il processo più semplice e accurato:

Usa carta millimetrata: La carta millimetrata può aiutarti a mantenere le proporzioni e gli angoli corretti.
Utilizza un righello e una squadra: Strumenti di disegno precisi sono essenziali per un risultato professionale.
Sperimenta con diversi angoli di inclinazione e coefficienti di riduzione: Trova la combinazione che meglio si adatta al tuo prisma e alle tue esigenze di visualizzazione.
Inizia con un disegno leggero: Traccia inizialmente le linee in modo leggero, per poterle cancellare e correggere facilmente.
Usa colori o ombreggiature: Aggiungere colori o ombreggiature può migliorare la leggibilità del disegno e rendere l'oggetto più realistico.

Esempio Pratico

Immaginiamo di voler rappresentare un prisma a base triangolare con le seguenti dimensioni:

Base triangolare: lato = 5 cm, altezza = 4 cm
Profondità: 8 cm

Seguiamo i passaggi descritti in precedenza:

Scegliamo di rappresentare la base triangolare in vera forma.
Disegniamo un triangolo con lato di 5 cm e altezza di 4 cm.
Tracciamo le linee dell'asse della profondità da ciascun vertice del triangolo, con un angolo di 45 gradi rispetto all'orizzontale.
Applichiamo un coefficiente di riduzione di 0.5. Quindi, la profondità ridotta sarà 8 cm * 0.5 = 4 cm.
Misuriamo 4 cm lungo ciascuna linea dell'asse della profondità e segniamo i punti.
Colleghiamo questi punti per formare la base triangolare posteriore.
Completiamo il disegno collegando i vertici corrispondenti tra le due basi triangolari. Utilizziamo linee tratteggiate per gli spigoli nascosti.

Il risultato sarà un prisma a base triangolare rappresentato in assonometria cavaliera, che offre una chiara visualizzazione della sua forma e delle sue dimensioni.

Software CAD e Assonometria Cavaliera

Sebbene sia possibile disegnare un prisma a base triangolare in assonometria cavaliera manualmente, i software CAD (Computer-Aided Design) offrono strumenti potenti per semplificare e velocizzare il processo. Programmi come AutoCAD, SketchUp e altri permettono di creare facilmente proiezioni assonometriche, modificando l'angolo di inclinazione e il coefficiente di riduzione con pochi clic. Inoltre, consentono di visualizzare il modello in 3D e di ruotarlo per ottenere la prospettiva desiderata.

L'utilizzo di un software CAD offre diversi vantaggi:

Precisione: Elimina gli errori di misurazione e disegno manuale.
Velocità: Accelera il processo di creazione e modifica del disegno.
Flessibilità: Permette di sperimentare con diverse opzioni di visualizzazione e di apportare modifiche facilmente.
Collaborazione: Facilita la condivisione e la collaborazione con altri professionisti.

Tuttavia, anche se si utilizza un software CAD, è importante avere una solida comprensione dei principi dell'assonometria cavaliera per poter sfruttare al meglio le funzionalità del programma e ottenere risultati accurati e leggibili.

Conclusioni

L'assonometria cavaliera è uno strumento prezioso per rappresentare oggetti tridimensionali su un piano bidimensionale. La sua semplicità e chiarezza la rendono adatta a una vasta gamma di applicazioni, dal disegno tecnico all'architettura, alla modellazione 3D. La rappresentazione di un prisma a base triangolare in assonometria cavaliera, seguendo i passaggi descritti in questo articolo, è un esercizio utile per comprendere i principi fondamentali di questa tecnica e sviluppare le proprie capacità di visualizzazione spaziale.

Sperimenta con diversi angoli di inclinazione, coefficienti di riduzione e strumenti di disegno per trovare il metodo che meglio si adatta al tuo stile e alle tue esigenze. Che tu scelga di disegnare manualmente o di utilizzare un software CAD, la conoscenza dell'assonometria cavaliera ti fornirà una competenza preziosa per comunicare efficacemente le tue idee e visualizzare il mondo che ti circonda.
