Armatura Muro Di Sostegno In Cemento Armato

Immagina una strada tortuosa di montagna, sostenuta da un muro imponente che sfida la gravità. Oppure, pensa alle fondamenta di un edificio che si ergono sicure, grazie a una struttura sotterranea che le protegge dalle spinte del terreno. In entrambi i casi, stiamo parlando di muri di sostegno in cemento armato, opere di ingegneria cruciali per la sicurezza e la stabilità di infrastrutture e costruzioni. Questo articolo è dedicato a tutti coloro che, per studio, professione o semplice curiosità, desiderano approfondire la conoscenza di questi elementi fondamentali. Che tu sia un ingegnere alle prime armi, un architetto in cerca di soluzioni efficaci, o un semplice appassionato di costruzioni, troverai qui una guida chiara e completa sull'armatura dei muri di sostegno in cemento armato.

Il nostro obiettivo è di fornire una panoramica esaustiva, partendo dai principi fondamentali fino ad arrivare alle tecniche di calcolo e alle migliori pratiche costruttive, il tutto in un linguaggio accessibile e comprensibile.

Cos'è un Muro di Sostegno in Cemento Armato?

Un muro di sostegno è una struttura progettata per resistere alla spinta del terreno, dell'acqua o di altri materiali granulari. La sua funzione primaria è quella di mantenere una differenza di quota tra due livelli di terreno, prevenendo smottamenti e frane. I muri di sostegno in cemento armato sono particolarmente adatti a situazioni in cui è richiesta elevata resistenza e durabilità, grazie alla combinazione sinergica delle proprietà del calcestruzzo e dell'acciaio.

Il calcestruzzo offre un'eccellente resistenza alla compressione, mentre l'acciaio conferisce la necessaria resistenza a trazione. Questa combinazione rende il cemento armato un materiale ideale per resistere alle sollecitazioni complesse a cui sono sottoposti i muri di sostegno.

Tipi di Muri di Sostegno

Esistono diverse tipologie di muri di sostegno in cemento armato, ognuna adatta a specifiche condizioni di carico e di terreno. I più comuni includono:

Muri a gravità: Stabili grazie al loro peso proprio. Sono i più semplici da realizzare ma richiedono una grande quantità di materiale.
Muri a mensola (o a sbalzo): Costituiti da una parete verticale e una base orizzontale (platea) che si estende sotto il terreno sostenuto. La stabilità è garantita dalla spinta del terreno sulla platea.
Muri con contrafforti: Simili ai muri a mensola, ma rinforzati da contrafforti verticali sul lato a tergo (lato del terreno).
Muri di paratia: Utilizzati in presenza di falda acquifera alta o terreni particolarmente instabili. Sono costituiti da pannelli prefabbricati infissi nel terreno.

L'Importanza dell'Armatura

L'armatura è l'anima del muro di sostegno in cemento armato. Senza un'armatura adeguata, il calcestruzzo sarebbe incapace di resistere alle tensioni di trazione generate dalla spinta del terreno. L'acciaio, annegato nel calcestruzzo, assorbe queste tensioni, garantendo la stabilità e la durabilità della struttura.

Un'armatura progettata correttamente non solo previene il collasso del muro, ma contribuisce anche a limitare le fessurazioni, proteggendo il calcestruzzo dall'azione degli agenti atmosferici e prolungando la vita utile della struttura.

Funzioni Principali dell'Armatura

L'armatura svolge diverse funzioni cruciali:

Resistere alle tensioni di trazione: L'acciaio è specificamente progettato per questo scopo.
Controllare le fessurazioni: Una corretta distribuzione dell'armatura riduce la larghezza e la propagazione delle fessure.
Aumentare la duttilità: L'armatura conferisce al muro la capacità di deformarsi prima di cedere bruscamente, offrendo un margine di sicurezza.
Resistere agli sforzi di taglio: In alcune zone del muro, l'armatura aiuta a resistere alle forze di taglio.

Progettazione dell'Armatura

La progettazione dell'armatura di un muro di sostegno in cemento armato è un processo complesso che richiede una profonda conoscenza della meccanica delle strutture, della scienza dei materiali e delle normative tecniche vigenti (ad esempio, le Norme Tecniche per le Costruzioni, NTC). Ecco i passaggi fondamentali:

Analisi dei carichi: Determinare le forze a cui sarà sottoposto il muro, inclusa la spinta del terreno, il peso proprio del muro, eventuali sovraccarichi (ad esempio, traffico stradale), e le azioni sismiche (se applicabile).
Verifica della stabilità globale: Assicurarsi che il muro sia stabile al ribaltamento, allo scorrimento e al cedimento del terreno di fondazione.
Calcolo delle sollecitazioni interne: Determinare i momenti flettenti, le forze di taglio e le forze normali che agiscono sulle diverse sezioni del muro.
Dimensionamento dell'armatura: Calcolare la quantità di acciaio necessaria per resistere alle sollecitazioni interne, tenendo conto delle caratteristiche del calcestruzzo e dell'acciaio, e dei coefficienti di sicurezza prescritti dalle normative.
Verifica dello stato limite ultimo (SLU) e dello stato limite di esercizio (SLE): Verificare che il muro sia in grado di resistere alle azioni massime previste (SLU) e che le deformazioni e le fessurazioni siano contenute entro limiti accettabili (SLE).
Disegno esecutivo: Preparare un disegno dettagliato dell'armatura, indicando il diametro, la spaziatura e la posizione di ogni barra.

Elementi Chiave nella Progettazione dell'Armatura

Scelta del tipo di acciaio: L'acciaio ad alta resistenza (ad esempio, B450C) è comunemente utilizzato per l'armatura dei muri di sostegno.
Diametro e spaziatura delle barre: La scelta del diametro e della spaziatura delle barre dipende dalle sollecitazioni interne e dalle prescrizioni normative. In generale, una spaziatura più ravvicinata delle barre comporta un migliore controllo delle fessurazioni.
Ricoprimento del calcestruzzo: È fondamentale garantire un adeguato ricoprimento del calcestruzzo sull'armatura per proteggerla dalla corrosione e garantire l'aderenza con il calcestruzzo. Il ricoprimento minimo è prescritto dalle normative e dipende dalle condizioni ambientali.
Armatura di ripartizione: Oltre all'armatura principale, è necessario prevedere un'armatura di ripartizione per distribuire uniformemente le tensioni e controllare le fessurazioni.
Giunzioni dell'armatura: Le giunzioni dell'armatura devono essere progettate e realizzate correttamente per garantire la continuità della resistenza. Possono essere realizzate mediante sovrapposizione, saldatura o manicotti.

Esecuzione dell'Armatura in Cantiere

Un'esecuzione accurata dell'armatura in cantiere è essenziale per garantire la qualità e la durabilità del muro di sostegno. Ecco alcuni punti cruciali:

Verifica della qualità dell'acciaio: Assicurarsi che l'acciaio utilizzato sia conforme alle specifiche del progetto e che sia privo di difetti.
Taglio e piegatura delle barre: Eseguire il taglio e la piegatura delle barre con precisione, seguendo le indicazioni del disegno esecutivo.

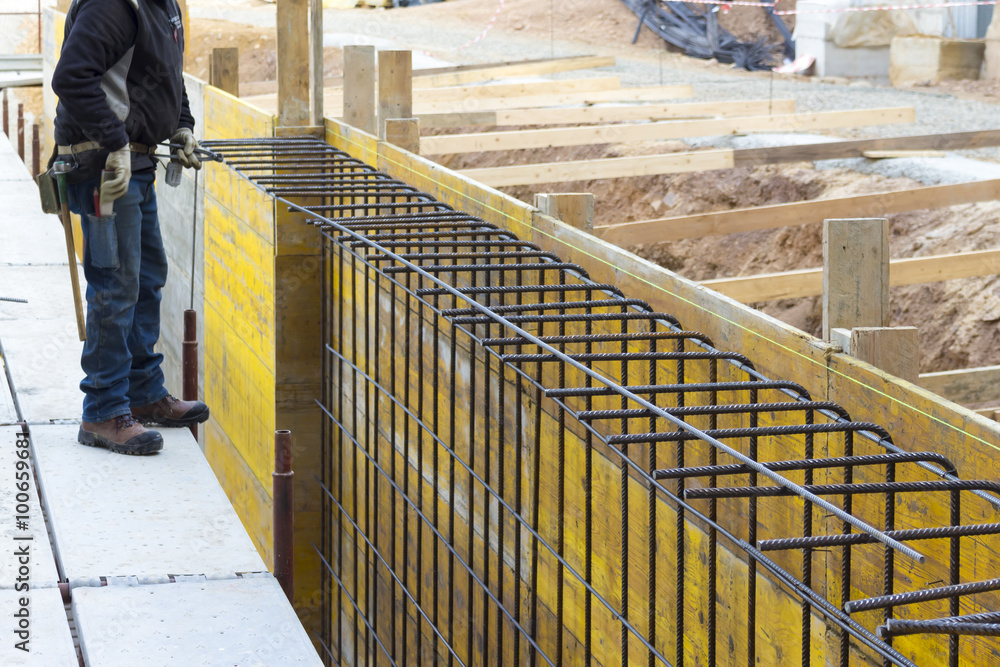

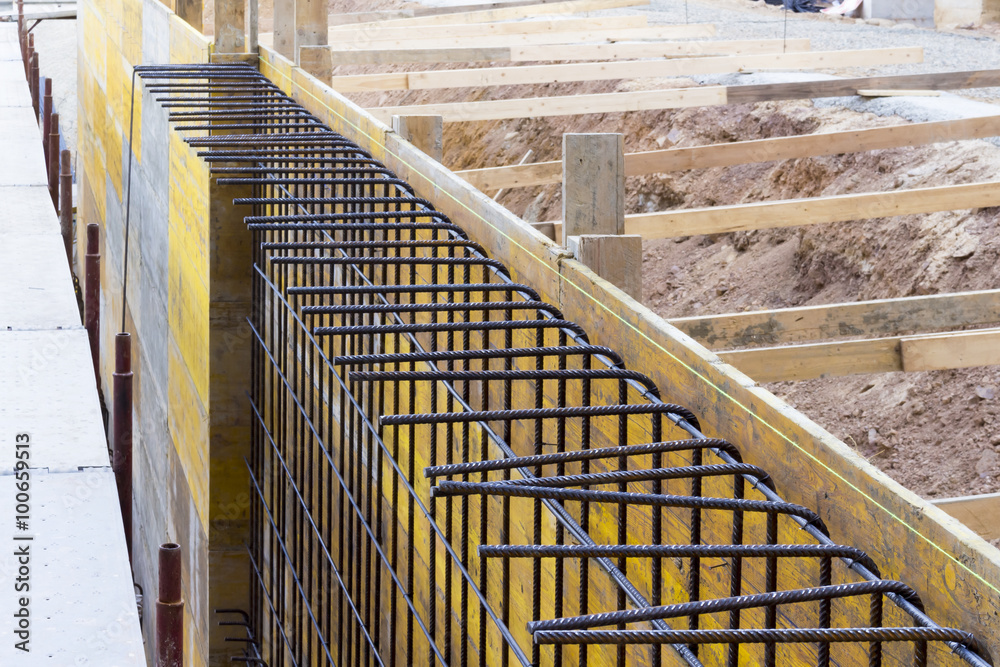

Posizionamento dell'armatura: Posizionare le barre con cura, rispettando le distanze e i ricoprimenti previsti. Utilizzare distanziatori per mantenere la corretta posizione dell'armatura durante il getto del calcestruzzo.
Legatura delle barre: Legare saldamente le barre tra loro con filo di ferro per garantire la stabilità dell'armatura durante il getto del calcestruzzo.
Ispezione dell'armatura: Prima del getto del calcestruzzo, è fondamentale ispezionare l'armatura per verificare che sia conforme al progetto e che sia stata eseguita correttamente.

Tecnologie Innovative e Materiali Alternativi

La ricerca nel campo dei materiali da costruzione ha portato allo sviluppo di tecnologie innovative e materiali alternativi per l'armatura dei muri di sostegno. Alcuni esempi includono:

Acciaio inossidabile: Utilizzato in ambienti particolarmente aggressivi (ad esempio, in presenza di sali marini) per garantire una maggiore durabilità dell'armatura.
Fibre di carbonio: Utilizzate per il rinforzo di muri esistenti o per la realizzazione di nuovi muri con caratteristiche meccaniche superiori.
Materiali compositi: Materiali costituiti da una matrice polimerica rinforzata con fibre (ad esempio, vetro, carbonio, basalto). Offrono un'elevata resistenza alla corrosione e un peso ridotto.

Caso Studio: Un Progetto Reale

Consideriamo la realizzazione di un muro di sostegno a mensola per una strada in una zona collinare. L'analisi dei carichi ha rivelato una spinta del terreno significativa, richiedendo un'armatura robusta. Il progetto ha previsto l'utilizzo di acciaio B450C con diametro variabile (da 16 mm a 25 mm) e una spaziatura di 15-20 cm, a seconda della sezione del muro. Particolare attenzione è stata prestata al ricoprimento del calcestruzzo, aumentato nelle zone più esposte all'umidità. Durante la fase di esecuzione, sono state effettuate ispezioni periodiche per verificare la corretta posa in opera dell'armatura e il rispetto delle tolleranze dimensionali.

Conclusione

L'armatura dei muri di sostegno in cemento armato è un aspetto fondamentale della progettazione e della costruzione di queste strutture. Una progettazione accurata, un'esecuzione scrupolosa e l'utilizzo di materiali di qualità sono essenziali per garantire la stabilità, la durabilità e la sicurezza del muro. Speriamo che questo articolo ti abbia fornito una panoramica completa e utile sull'argomento. Ricorda sempre di consultare le normative tecniche vigenti e di affidarti a professionisti qualificati per la progettazione e la realizzazione dei tuoi muri di sostegno.

Investire nella qualità dell'armatura è un investimento nella sicurezza e nella longevità delle tue opere.
